示波器探头的工作电压范围、衰减系数、耦合阻

怎么理解探头的一些指标?

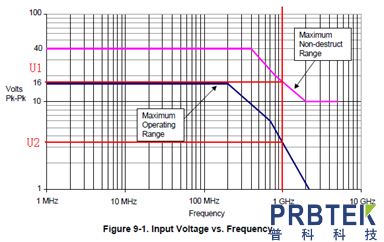

1、探头的工作电压。例如2.5G有源单端探头HF2500标称的工作电压是16Vpk，破坏电压为40Vpk。这两个电压和被测信号频率是否相关?如果有关，按照下图在1GHz频率下(图中红色线条标注)，工作电压是U2只有2Vpk左右，破坏电压U1只有16Vpk左右?而频率上升到2GHz时，工作电压仅能达到1Vpk左右?但这样的幅度并不能覆盖大部分的待测信号情况。

2、有源单端探头ZS1X00的手册注明衰减系数为10X，电路上是如何实现这样的衰减的，如下是ZS1X00手册中的等效电路

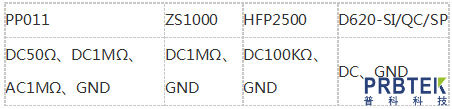

3、可以看到不同探头在示波器上对应可以选择的耦合方式也是不同的，例如：

探头ZS1000选择DC1MΩ耦合方式，从ZS1X00的阻抗-频率曲线上看，当频率为100KHz时探头的对地阻抗为1MΩ左右，如果示波器的耦合阻抗也是1MΩ，是否探头和示波器的共同阻抗为1MΩ//1MΩ=0.5MΩ?如何计算探头和示波器的共同阻抗?示波器的耦合阻抗1MΩ是否也和频率相关，是否也有阻抗-频率曲线? 以上就是关于示波器探头的相关指标问题，如您使用中还有其他问题，欢迎登陆西安普科电子科技.
