信号发生器的作用和组成

在日常实验中信号发生器经常和功率放大器一起搭配使用，很多人都知道信号源，也就是信号发生器，但是对信号发生器的作用和组成都不太了解。安泰电子为大家带来信号发生器的科普常识，希望大家对信号发生器能够有所了解。

一、信号发生器的种类

信号发生器一般分为专用信号源和通用信号源两类，通用信号发生器常见的有：高频信号发生器，脉冲信号发生器，函数信号发生器和噪声信号发生器等。

二、信号发生器的工作

1、频率范围

2、频率的准确度和稳定度：准确度也就是相对误差，一般不大于±1%，稳定度应优于10^-3

3、线性失真和频谱纯度：低频信号源输出的波形用非线性失真表征，在在0.1%-1%的范围；而高频信号源输出的信号用频谱纯度表征

三、信号发生器的作用

信号发生器是指可以提供各种波形、频率和输出电流信号的设备。在实际工作中信号发生器一般承载以下几种作用：

1、检测元件的参数：比如电感，电容值和品质因数等；

2、检测网络的相频/幅频：改变信号源的频率，通过示波器来测量网络响应，是正弦稳态激励、点频的测试；

3、检测网络的瞬态反应：使用方波或者窄脉冲激励，用来检测网络的时间常数和冲激响应等；

4、校准仪表：通过输出频率，幅度等信号，来校准电子仪器的衰减器，增益和刻度。

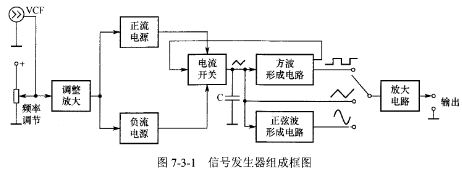

四、信号发生器的组成

振荡器：这是信号发生器的核心组成部分，是指它所产生的不同波形，不同频率的信号。一般来说，不同波形、不同频段信号的振荡器的原理和结构都有着巨大的差异。

变换器：这是根据不同的使用情况所不同的，可以是功率放大器，电压放大器或者整形器。振荡器通常所输出的信号十分微弱，因此需要加以放大。比如调频和调幅等都是需要来调制信号对载频进线调制。而函数发生器，振荡器所输出的一般都是三角波，需要整形电路来整形成正弦波或者方波。

指示器：这是监视输出信号的作用，可以是功率计，电压表，频率计等等，有些脉冲信号发生器则带有简易的示波器，通过指示器来调整输出信号的幅度，频率和其他特性等。

输出级：这是起调节输出信号电平和输出阻抗的作用，它可以是衰减器，匹配变压器和射级跟随器等等。

电源：一般是指给信号发生器各个部分提供的工作电源电压。

信号发生器和功率放大器都是经常会在各种电子测试和实验过程中所使用的电子仪器，而信号发生器可以输出各种高品质高性能的波形，但是有些实验可能使用高电压或者高功率，这时候就可以通过信号发生器+功率放大器的组合使用，来完美的放大信号。

安泰电子所研发和生产的功率放大器能够适配国内外各种品牌的信号发生器，通过把信号输入到功放，调节放大倍数来完成需要的电压，从而达到驱动负载的目的。

安泰功率放大器推荐：【ATA-2082】

以上就是安泰电子带来的信号发生器的作用和组成的常识内容，相信大家对信号发生器和功率放大器都有了一定的了解。如果大家对信号发生器或者功率放大器还有什么不知道的，欢迎咨询我们。
