E3600系列可编程直流基础电源简介

E3600系列可编程直流基础电源，源于上世纪的惠普年代，历经30年，应用在了无数的研发工作台和自动测试系统，凭借其坚固的品质和稳定性、众多的型号和输出范围，配合适中的价格，长盛不衰。

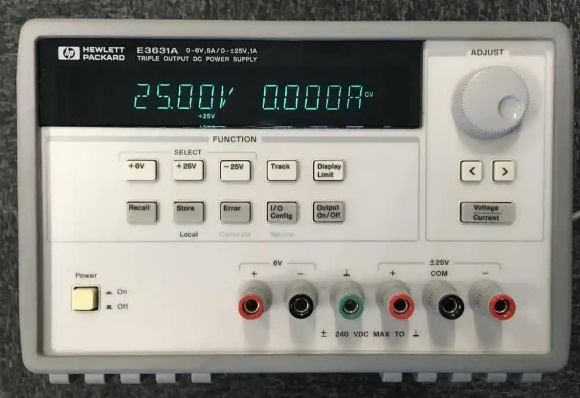

HP E3631A 三通道电源

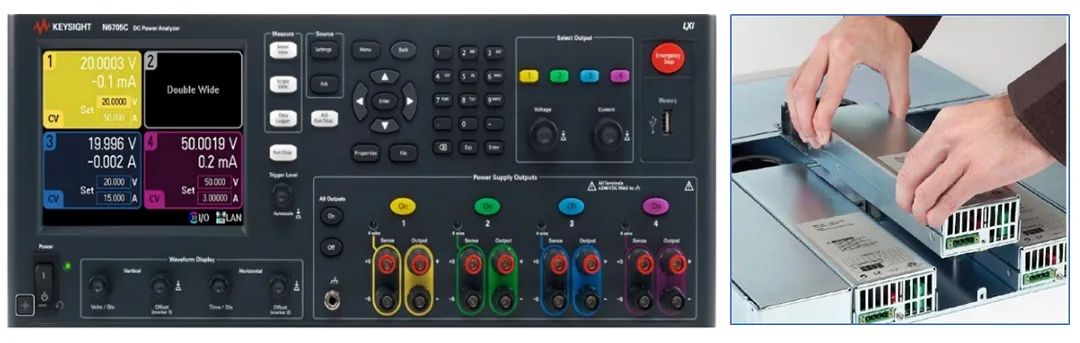

过去的十几年，伴随着智能手机、平板电脑、智能穿戴产品等互联网产品成长的新一代工程师，测试电源在人机操控界面，甚至远程交互、控制方面有了长足的进步，其代表就是堪称神器的N6705直流电源分析仪平台。

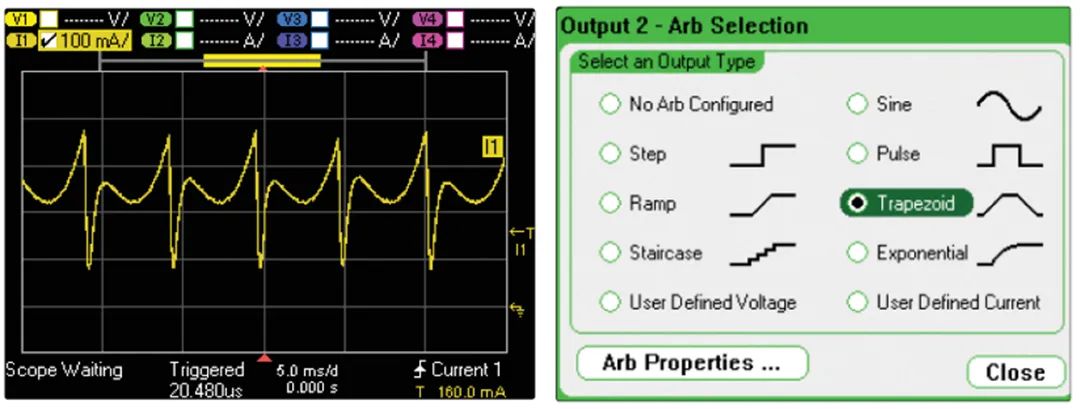

它采用模块化设计，将电源模块和主机分离，支持4路的直流电源或电子负载。此外，N6705还集成示波器、波形发生器、数据记录仪、大屏幕显示、USB和LAN程控接口、LXI-C网页远程访问等时尚元素。

N6705给产品供电的同时，通过内置的示波器，就可以观察电压和电流波形；或者利用大功率任意波型发生的能力，可以实现汽车电子、模拟芯片等复杂的上电波形；

通过内置的数据记录仪，在保持高采样率的同时、长时间测量产品的电压、电流或功率的变化，用于产品的工作状态及耗电性能分析。

本文重点关注的新品E36150，800W 系列基础台式电源，融入了直流电源分析仪的能力，对基础电源进行重新定义：

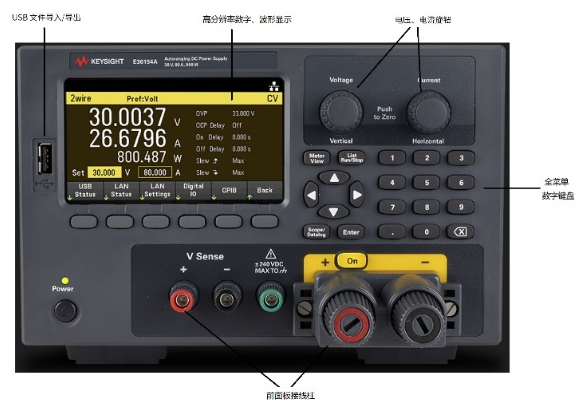

前面板

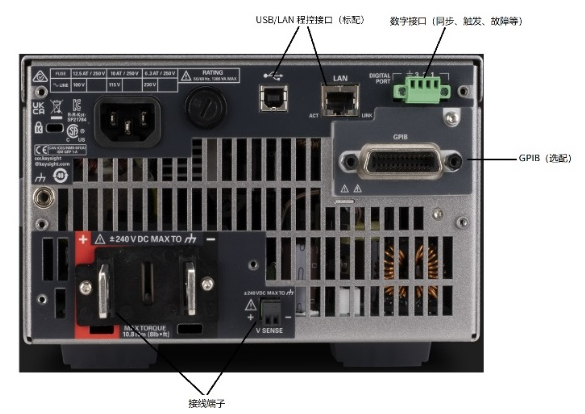

后面板

01简洁、简便的操控和接线

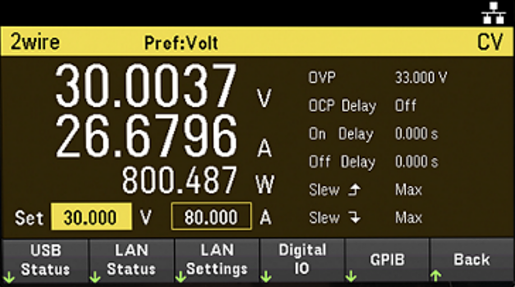

前后面板接线端子，无论是实验台还是上架都非常方便接线；USB、LAN或者GPIB（选配）程控接口；面板全功能菜单和数字按键、快速完整高级配置；大屏幕彩色显示，电源当前的设置、测量值、状态和波形等一目了然；外插U盘，方便波形文件、测试数据和设置状态文件的导入和导出；数字端口用于多台电源或其他测试设备之间同步、触发或故障保护等。

02优异的电源性能指标和自动量程输出

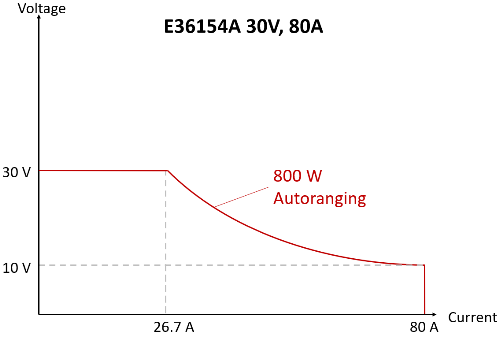

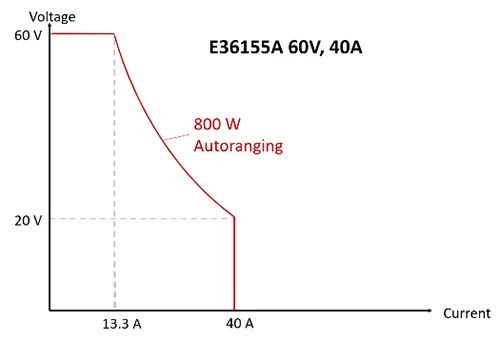

两款型号均为自动量程输出

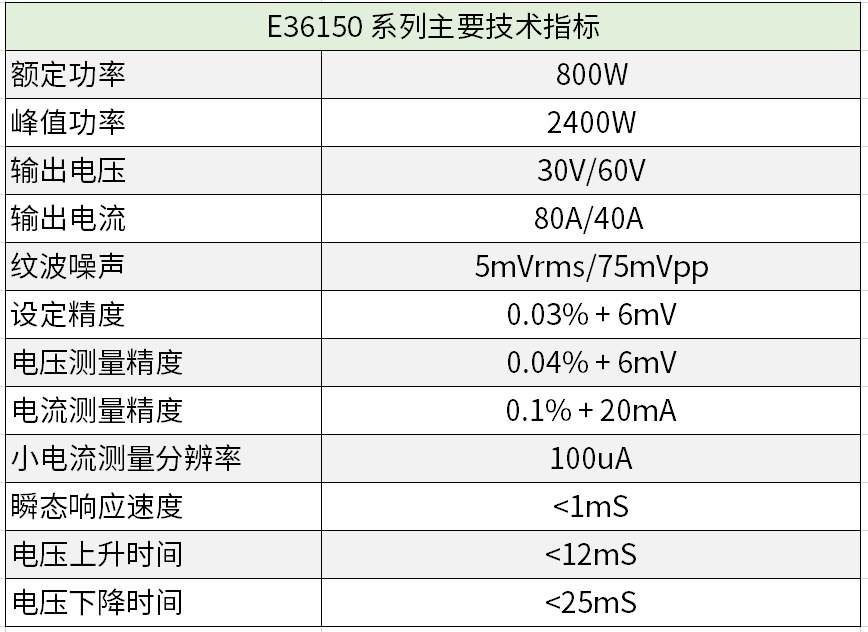

800W额定功率等级，自动量程输出可以覆盖更宽的电压和电流应用场景，0.03%的电压精度，1mS的瞬态响应和12mS的电压上升时间；作为E36150系列独特的设计，可提供持续时间小于7mS的2400W瞬时输出能力，满足电机、大电容等启动浪涌电流较大的应用场合。

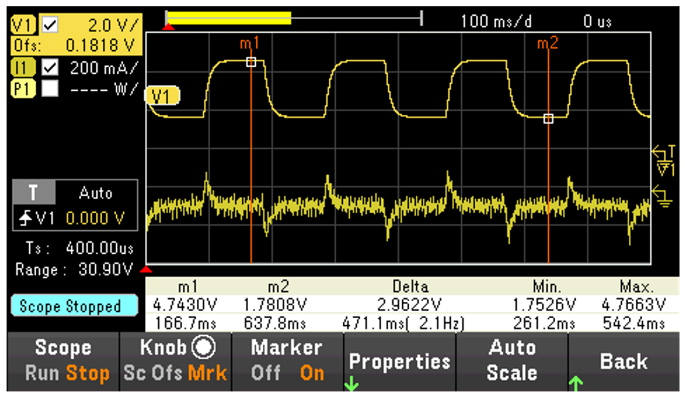

03示波器功能（选件E36510ADVU功能）

以200KSa/s采样率对电压和电流进行高分辨率采样和实时波形显示，可用于测量和分析产品的时域瞬态特性，无需任何电流探头，即可完成比示波器高百倍动态的电流波形捕获。

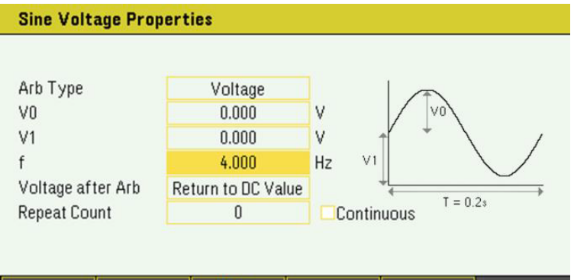

04任意波形和列表波形编辑(选件E36510ADVU功能）

用户可以通过任意波形ARB快速编辑如正弦波，方波等常规波形，也可以用高达500组数值的列表输出（LIST）编辑任意的电压波形。

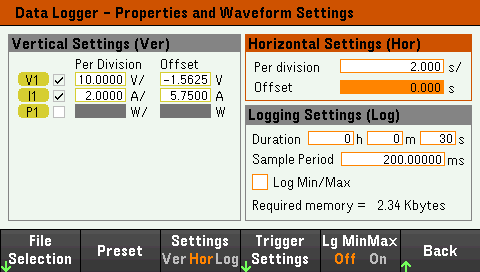

05记录仪功能（DataLog）

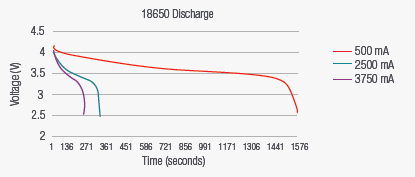

20uS至60S的数据间隔，5,000,000个数据和长达10,000小时的电压和电流数据，面板即可完成譬如不同放电倍率下电池容量测量。数据可一键式导出至U盘。

06APS先进电源程控和分析软件（选件BV9200）

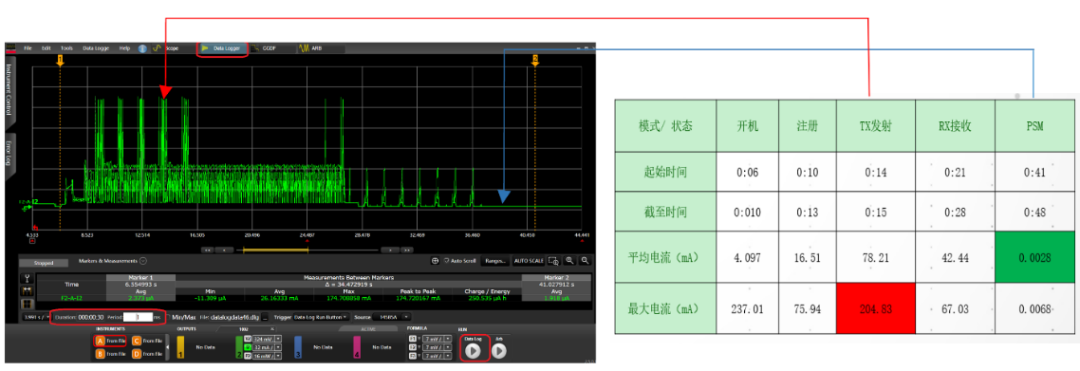

在APS 先进电源系统和N6700 上使用的BV9200B 控制和分析软件，同样支持E36150 系列。您可在PC上实现ARB波形编辑，Scope实现波形测量和分析，Data Loger 长时间波形测量和分析，CCDF电压或电流信号的统计分布等高阶功能。

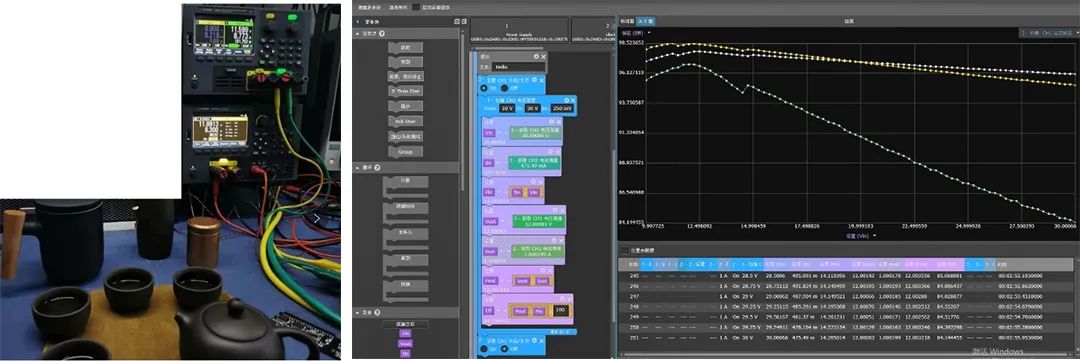

最后，E36000已经支持Test Flow拖拽式自动化测试，几杯茶的功夫，竟然就完成了高达20000个点的效率曲线测试！！！

使用Benchvue/TestFlow 拖拽式软件，即使没有任何软件开发经验的电源工程师都可以做到自动化测试，并自动生成报告。
