LED基础知识及万用表测试LED方法

　　LED（发光二极管）是一种半导体二极管（一种p-n结），可在正电流从LED阳极流向阴极时发光。阳极表示为“+”，即二极管的正极。阴极表示为“-”，即二极管的负极。

　　问：如何测试LED

　　本文将介绍一些关于LED的基础知识以及如何测试LED的相关知识。

　　LED的基础知识

　　LED（发光二极管）是一种半导体二极管（一种p-n结），可在正电流从LED阳极流向阴极时发光。阳极表示为“+”，即二极管的正极。阴极表示为“-”，即二极管的负极。

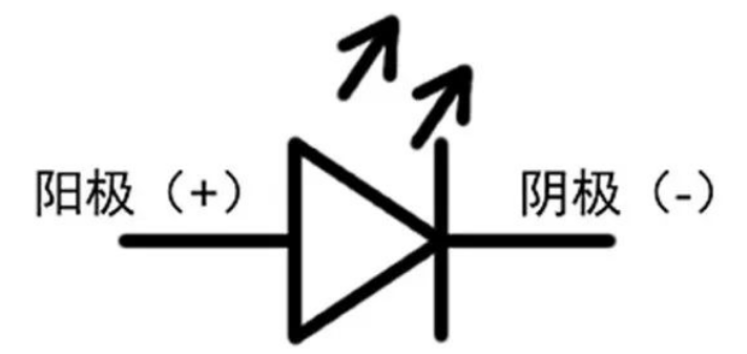

　　二极管的符号表示为前端与竖线相接的箭头。箭头的指向为可以让LED发光的电流方向。有时，LED的符号还包括其他的箭头，用以表示二极管发光的方向。

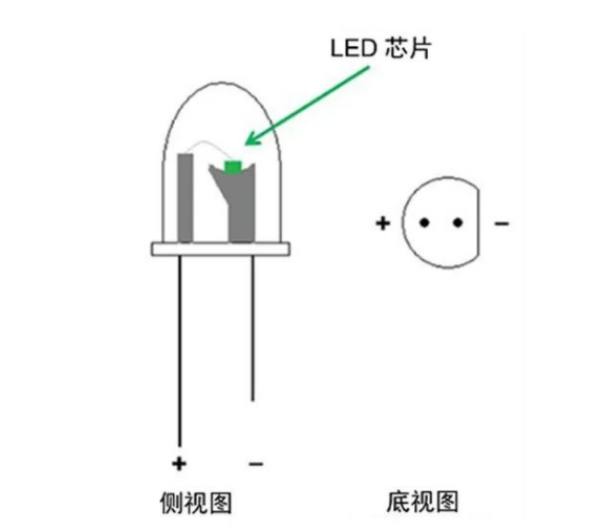

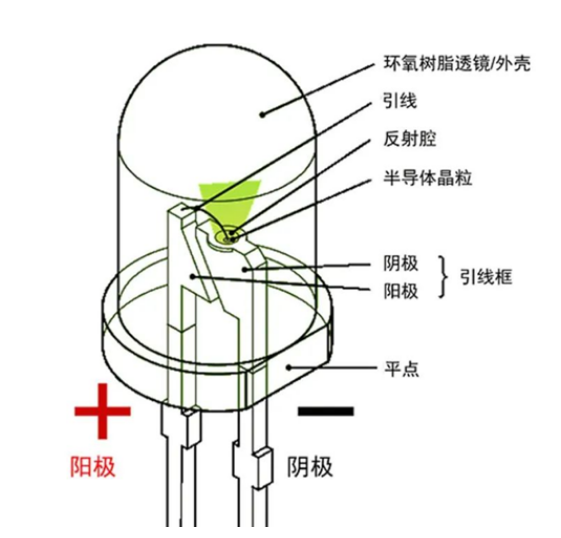

　　大部分封装都不是LED本体，而是电线和一个塑料透镜。封装上的长引线是二极管的阳极或+极。当从底部观察LED时，靠近封装底部平面一侧的电线是阴极侧。LED侧视图和底视图如下：

　　如何用万用表测试LED

　　将黑色引线连接到万用表上的COM端。将红色引线连接到Ω端，除非您的仪表型号有所差异。

　　将表盘指针转到万用表上的二极管符号上。这样可以让电流沿箭头所示方向流动。

　　将万用表打开。显示窗口应该显示“0L”或“OPEN”。

　　将黑色探针连接到LED的阴极端，阴极端通常较短并且/或者其底部是切平的。将红色探针连接到LED的阳极端。

　　有关测试结果的解读如下：

　　● 如果万用表显示屏依然显示“0L”或“OPEN”，那么可能是探针的连接顺序有误，或是连接不牢。请务必准确遵循上述步骤。否则，万用表可能显示LED损坏。如果显示屏中显示的电压低于400mV，那么可能是阴阳极接触，或者是两个探针相接触。这种情况称为短路——电流直接从阴极流向阳极，而没有通过LED。

　　● 如果您正确遵循了上述步骤且LED没有损坏，那么显示屏显示的电压应约为1600mV。

　　当您在测试LED时，请注意它的亮度。如果您处于明亮的房间里，可以用手罩住LED。低效能的LED会变暗，或只是发出微弱的光，而高效能的LED会发出明亮的光。
