低压无功功率补偿装置选型

1. 概述

ANSVC 低压无功功率补偿装置适用于频率 50Hz 电压 0.4kV 电网的无功功率自动补偿；它集无功补偿、电网监测于一体，不但可以通过投切电容器组来补偿电网中的无功损耗，提高功率因数，降低线损，从而提高电网的负载能力和供电质量；同时还能够实时监测电网的三相电压、电流、功率因数等电量参数。ANSVC 低压无功功率补偿装置并联在整个供电系统中，能根据电网中负载功率因数的变化控制电力电容器投切进行补偿。其原理为：ANSVC 低压无功功率补偿装置通过 CT 采集电流、电压信号，通过无功补偿控制器计算，计算出投切电容器的方案，通过投切开关控制各组电力电容器投切。

2.功能

该系列无功谐波混合补偿装置并联在整个供电系统中，通过互感器采集信号，根据电网中负载功率因数及谐波含量的变化控制内部的无功补偿模块与有源滤波模块对系统进行无功补偿及有源滤波。

3.应用范围

适用于补偿电网中的无功电流，谐波电流以及不平衡电流等场合。

4.订货范例

具体型号：ANSVG-S-A 120-50

技术参数：无功补偿容量120 Kvar，谐波补偿电流50A

电压等级：380V

防护等级：IP20（可按客户要求定制）

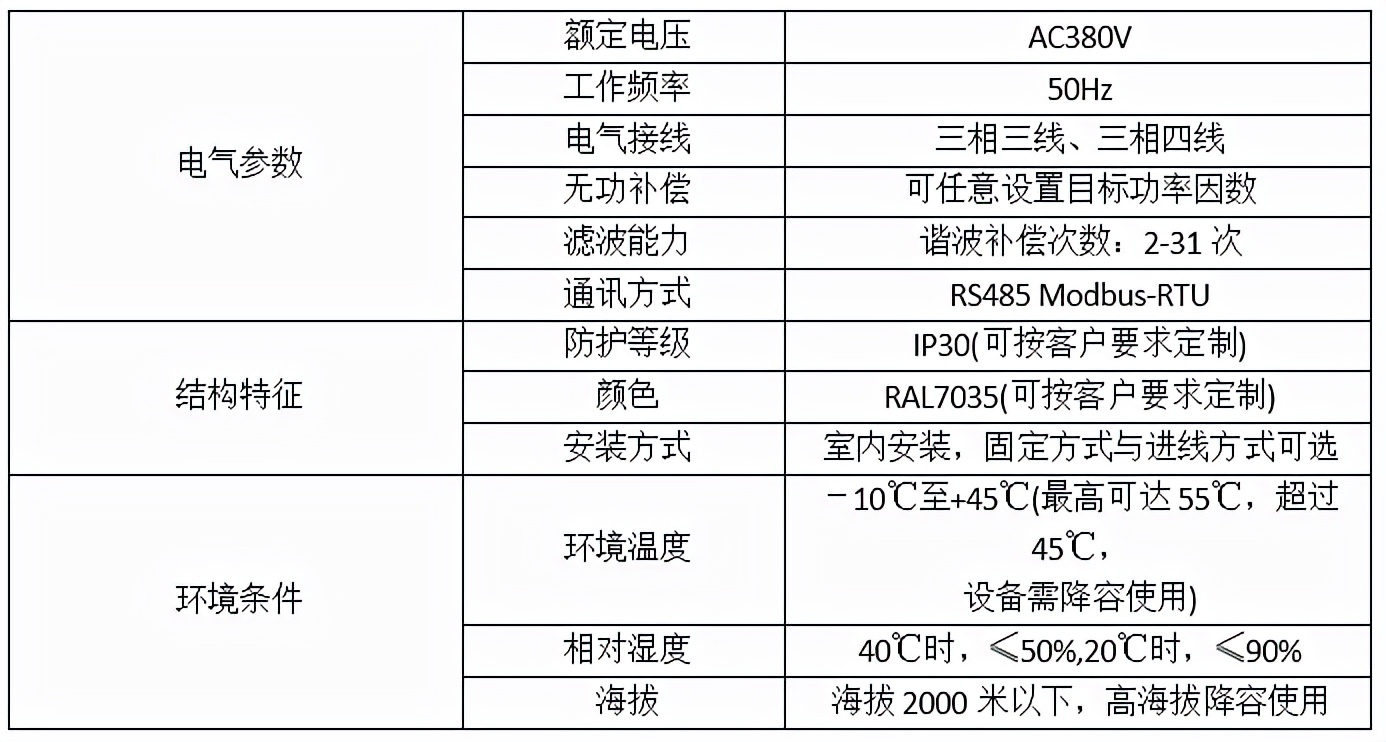

5.技术参数

6.产品选型

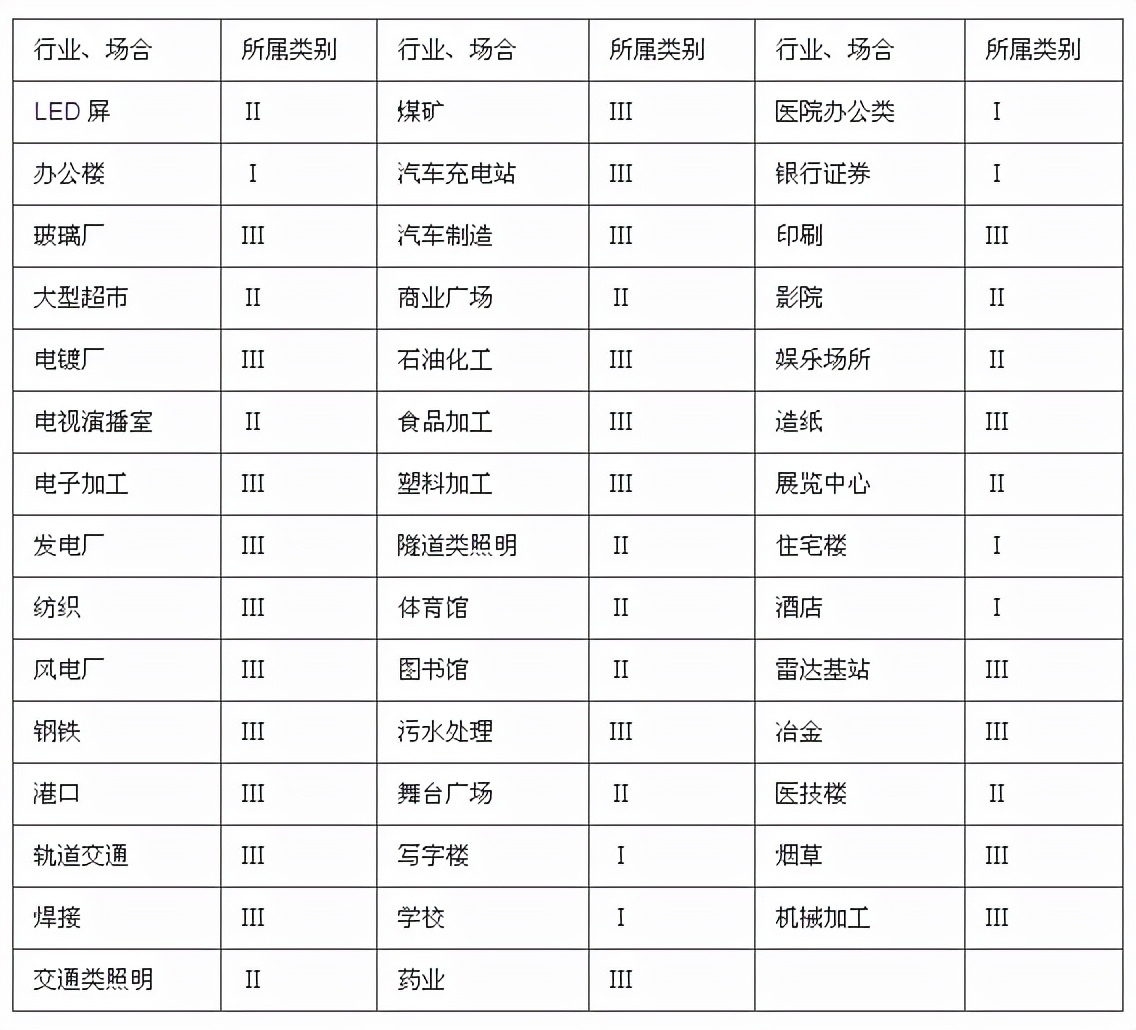

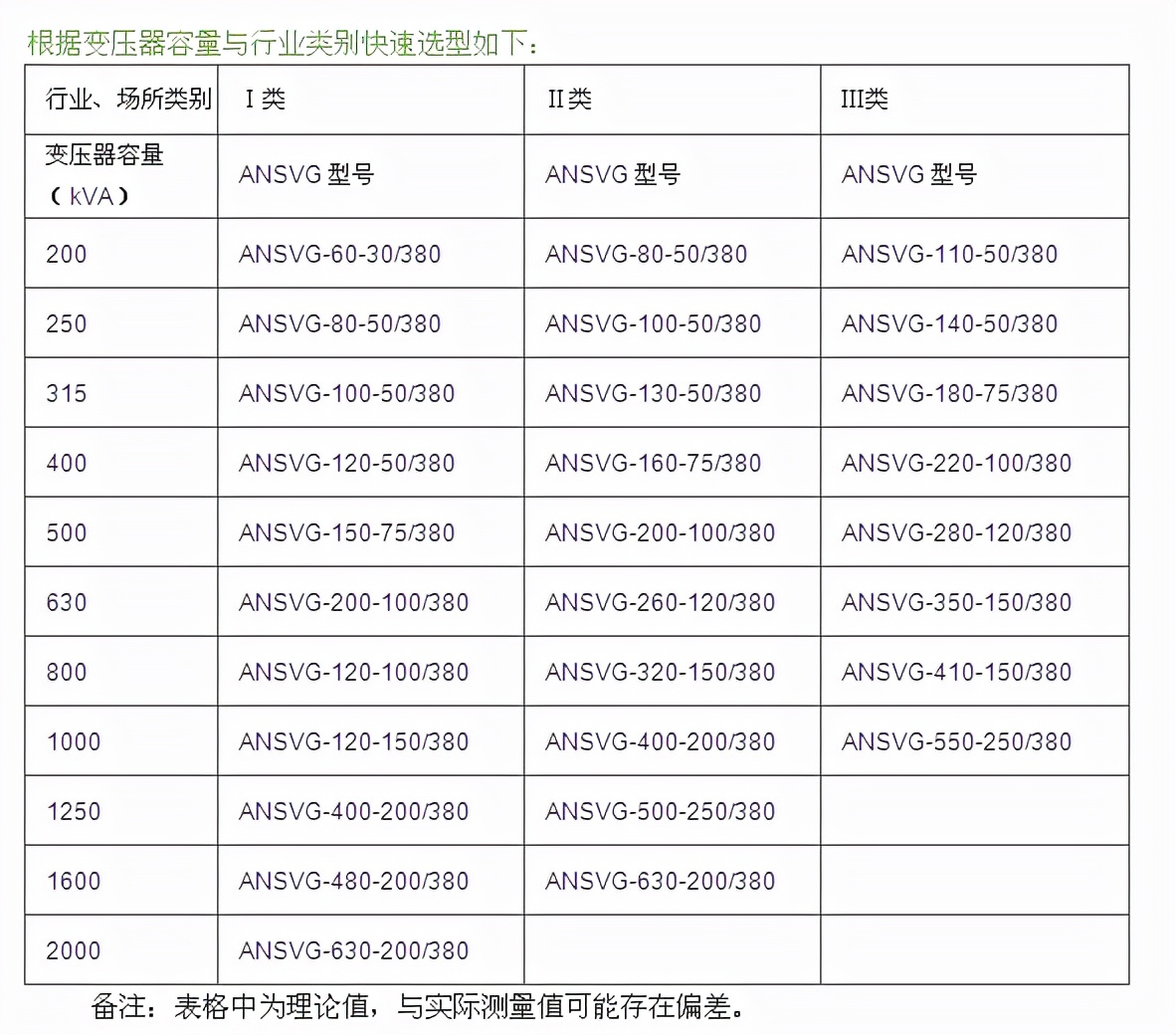

为了方便进行快速选型，首先将行业进行分类，各行业所属类别如下表（Ih=SL×ah ， Q=SL×η，Ih指APF容量， Q是指无功补偿容量，SL 是指变压容量，ah 是谐波补偿行业系数，η是指无功补偿行业系数）：

Ⅰ：系数 ah约为0.12，系数η 约为0.3，适用于写字楼、住宅等谐波、无功需求相对较小的场合；

Ⅱ：系数 ah约为0.20，系数η 约为0.4，适用于商业、轨道交通等谐波、无功需求相对中等的场合；

Ⅲ：系数 ah约为0.25，系数 η约为0.55，适用于重工业、制造业等谐波、无功需求相对较大的场合；

7.具体参考
