CR6267SH是否可替换XXX6255FS 两者对比为你揭晓

对比测试报告

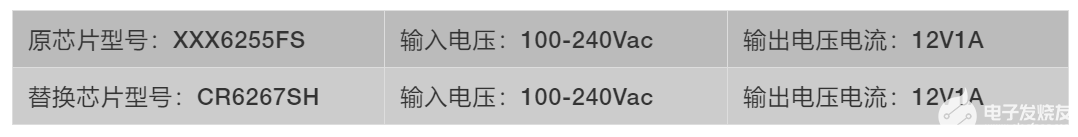

CR6267SH替换XXX6255FS 需更改以下元件：

1、R10 由17.4K 更改为20K 0805 +/-1%；

2、R12 由3.6K 更改为3K 0805 +/-1%；

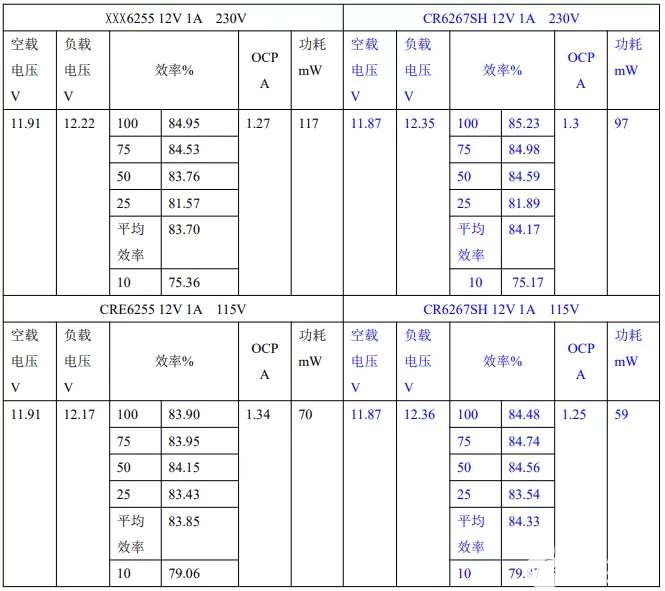

一、电性对比如下

注意

1、以上效率为板端测试

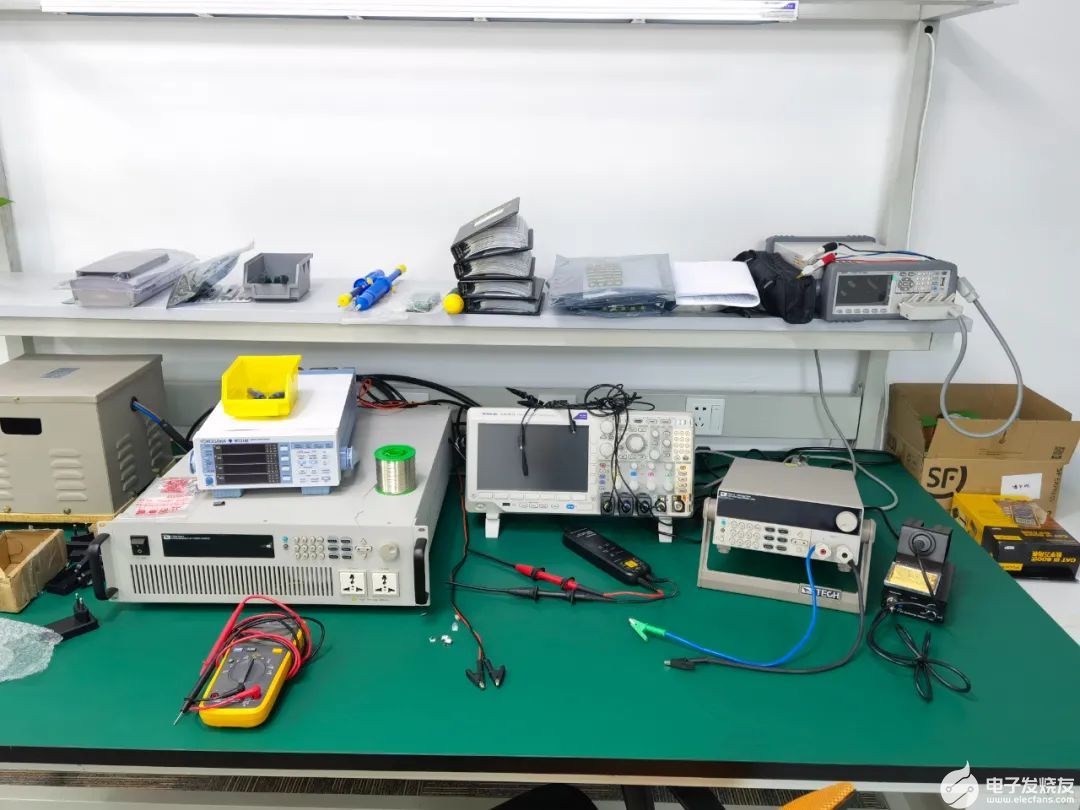

2、测试仪器为：

示波器：泰克 MDO3014

功率计：WT210

负载机：IT8511A

万用表：FLUKE 15BEMI

测试仪：KH3939

二、关键波形对比如下

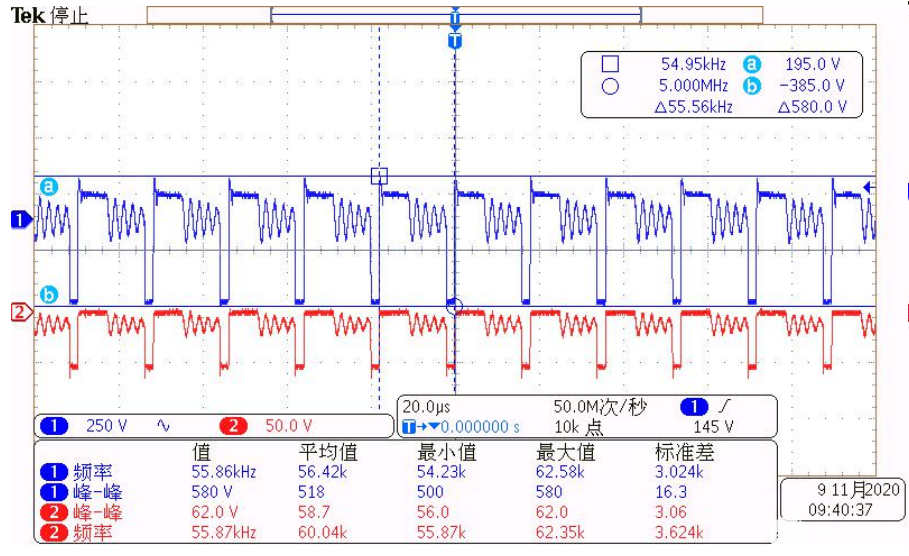

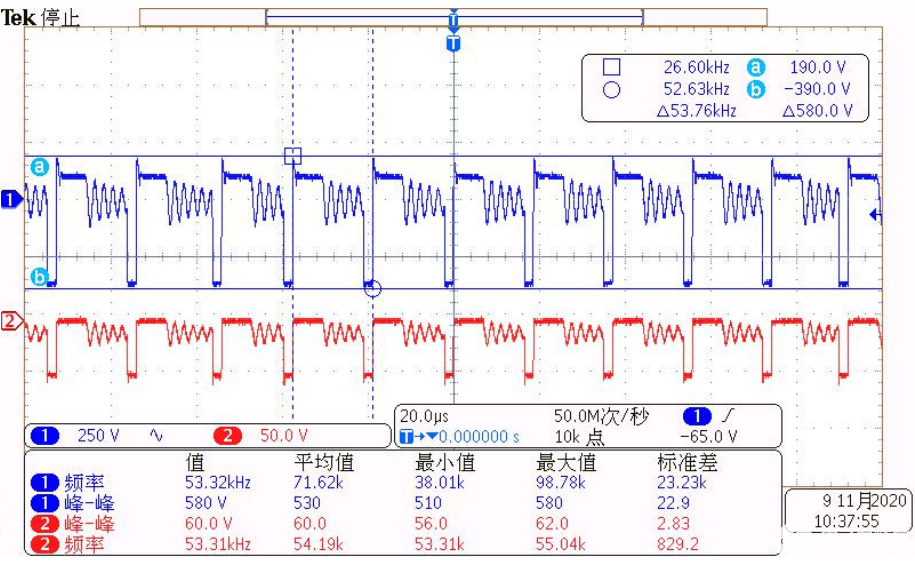

XXX6255FS 264V CH1 VDS 波形 CH2 肖特基波形

CR6267SH 264V CH1 VDS 波形 CH2 肖特基波形

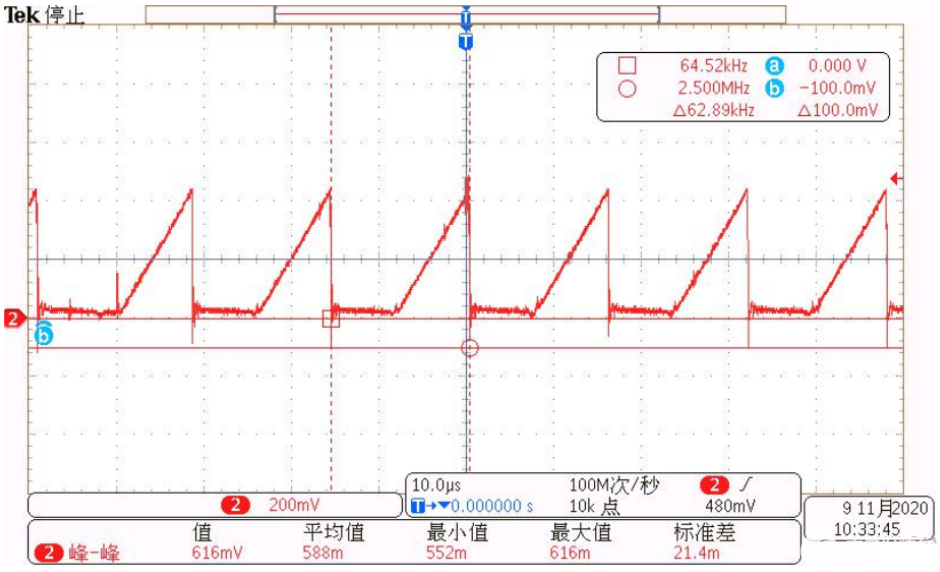

XXX6255FS 90V CS 波形

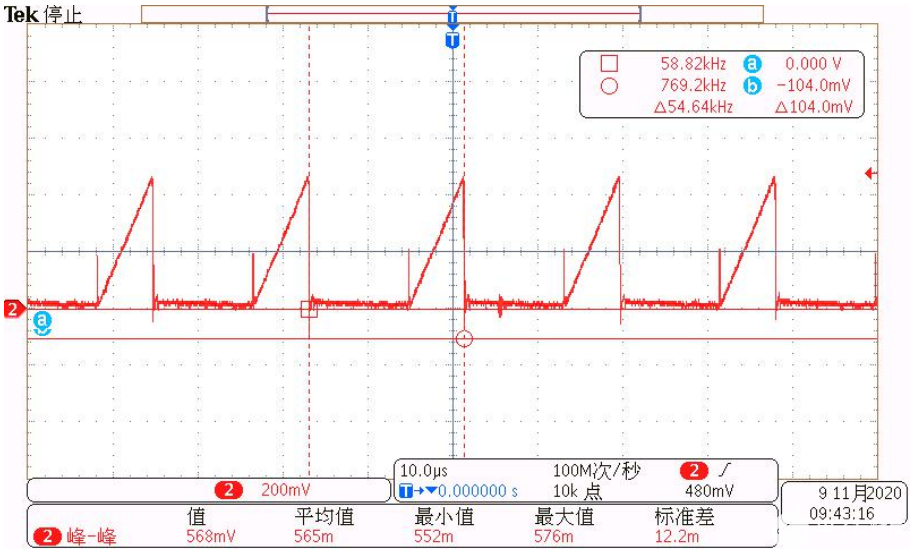

CR6267SH 90V CS 波形

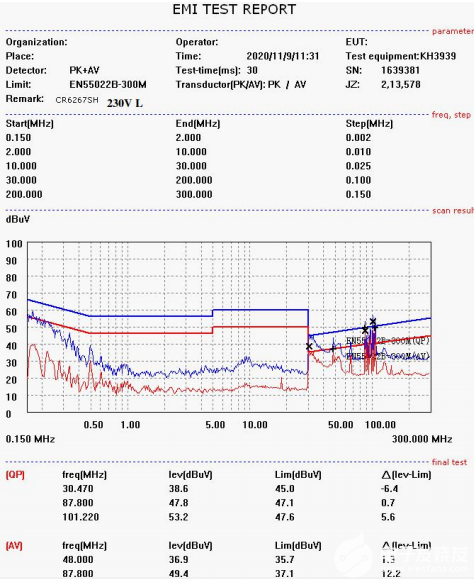

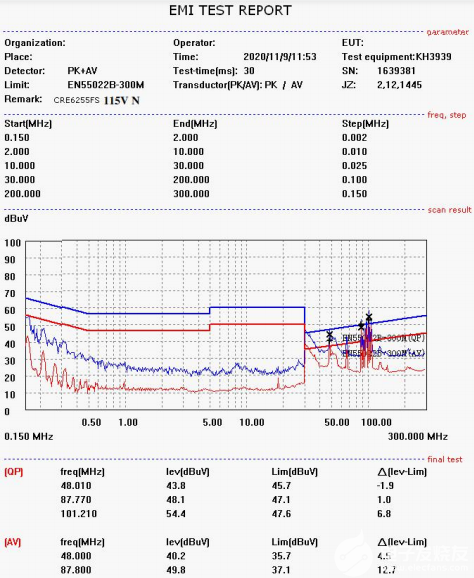

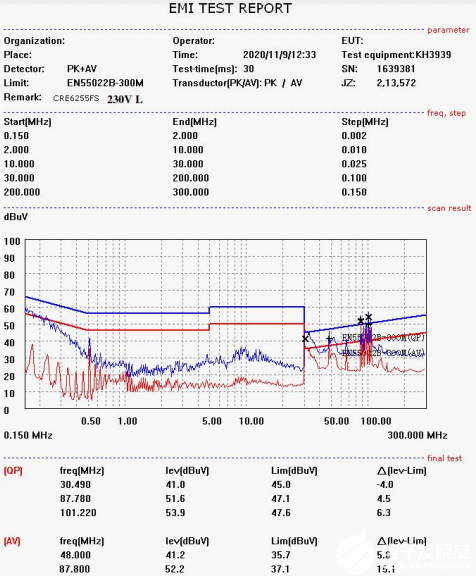

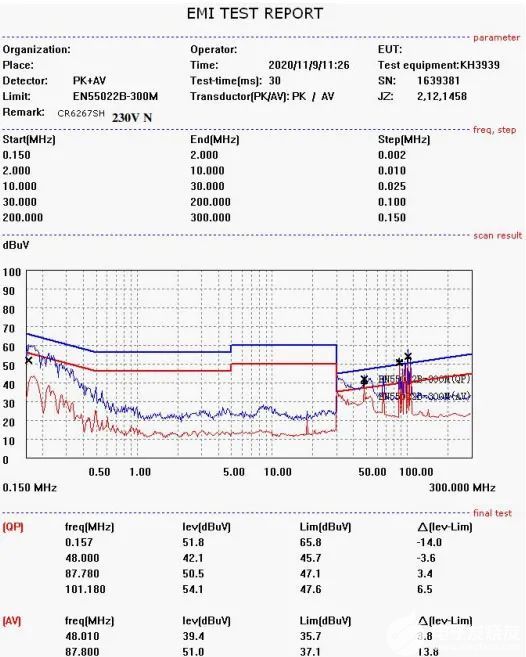

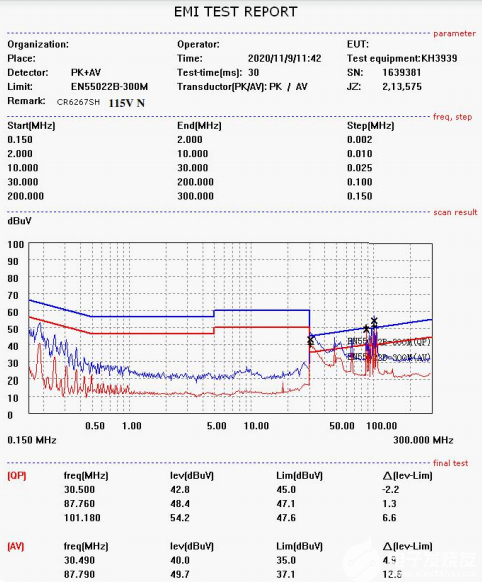

三、EMI对比如下

结论

CR6267SH与XXX6255FS对比测试电性基本一致（效率略高，功耗小于100mW），可以替换，以上EMI报告只是作为对比测试参考，最终 EMI报告请以第三方检测机构为准。
