如何用指针式万用表测量NPN 型三极管？

万用表有数字万用表和指针式万用表，两种表都可以测量，下面我为大家一一演示测量方法。

1、数字万用表测量

在使用数字万用表测量时，使用的是“二极管档”进行测量，红表笔是相当于是电池的正极，黑表笔相当于是电池的负极。

三极管分为 NPN 型和 PNP 型的管子，它们的内部结构是不太一样的。但是 B 极跟 C、E 极之间都存在一个 PN 结，当表笔给 PN 结加上正向电压是能够导通的。

在用数字万用表测量时，电流是从红表笔流出的。

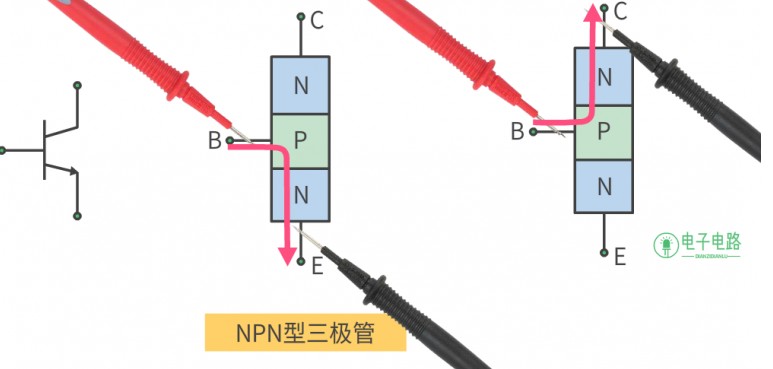

▲ NPN 型，B 极接红表笔，黑表笔接 C、E 时会导通

如果是 NPN 型的三极管，B 极接红表笔，C、E 两极接黑表笔时，PN 结正向导通，万用表会显示导通电压。硅材料的三极管 PN 结导通电压一般是 0.7V 左右。

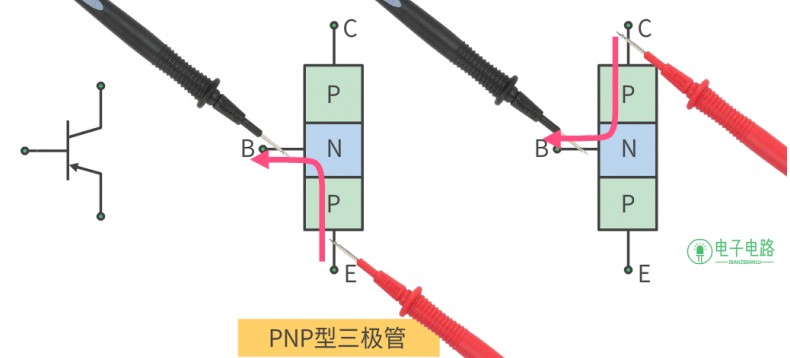

▲ PNP 型，B 极接黑表笔，红表笔接 C、E 时会导通

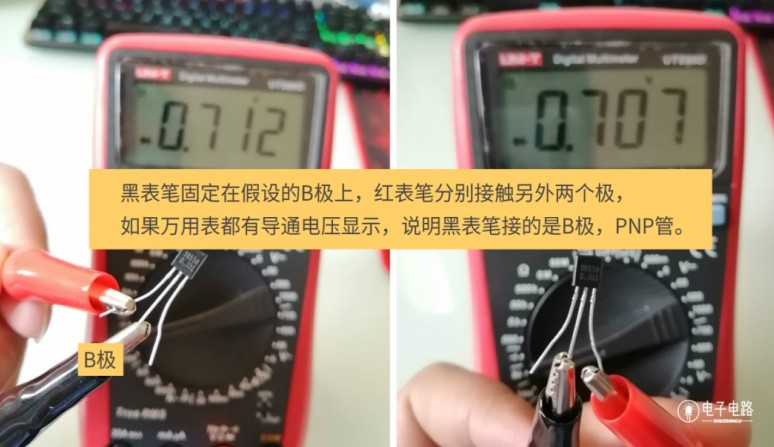

如果是 PNP 型的三极管，B 极接黑表笔，C、E 两极接红表笔时，PN 结正向导通，万用表会显示导通电压。

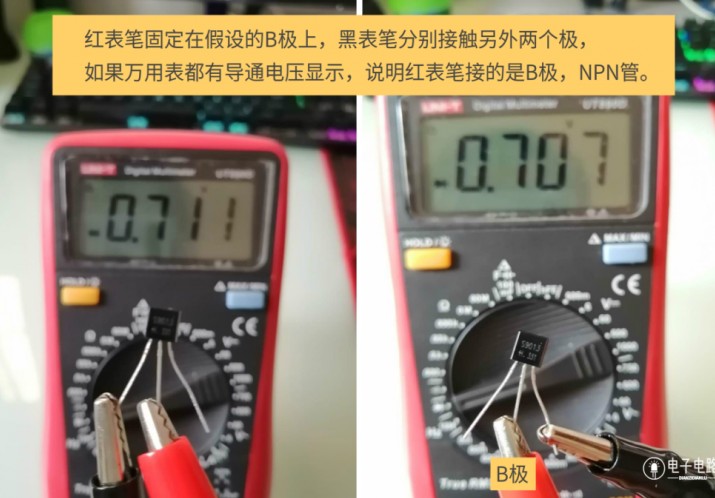

测量时我们可以先假设其中一个极是 B 极，然后用其中一支表笔固定在假设的 B 极上，另一支表笔分别接触其余两个引脚。

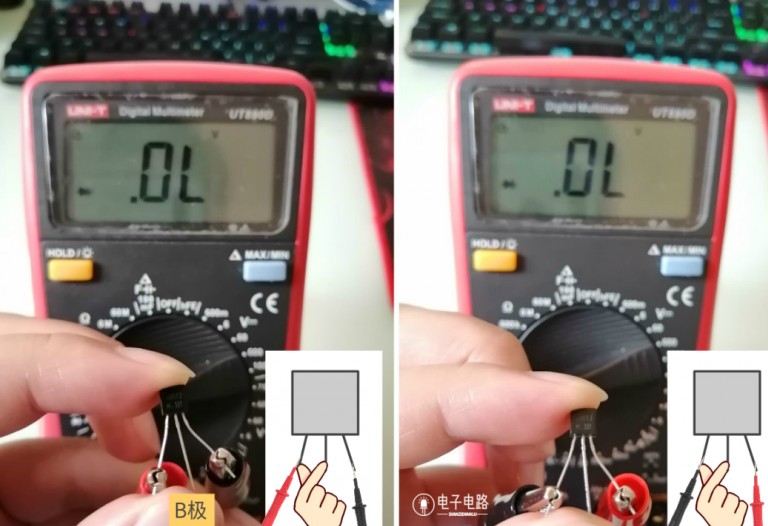

如果两次测量时都不导通，可以互换一下表笔测量，直到找到 B 极。

如果测量时显示的导通电压为 0V，说明三极管内部击穿，已经损坏。

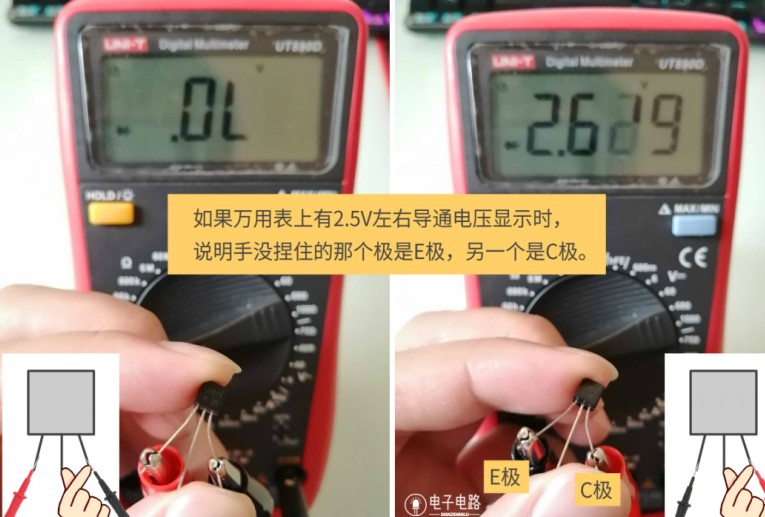

B 极找出之后，就可以找 C 极和 E 极了，用手捏住 B 极和假设是 C 极的电极，然后把表笔放到假设的 C 极和假设的 E 极，如果不导通，红黑表笔互换。

如果互换表笔之后依然不导通，换另外的一个电极假设是 C 极，然后把表笔放到假设的 C 极和假设的 E 极上测量。

2、指针式万用表测量

在使用指针式万用表测量时，使用的是电阻档“Rx10K 档”进行测量，如果用电阻档其它档位测量，指针有可能会偏转幅度过小不容易观察。

使用指针式万用表的电阻档时，红表笔是相当于是电池的负极，黑表笔相当于是电池的正极，也就是电流是从黑表笔流出的，这点跟数字万用表是不同的。

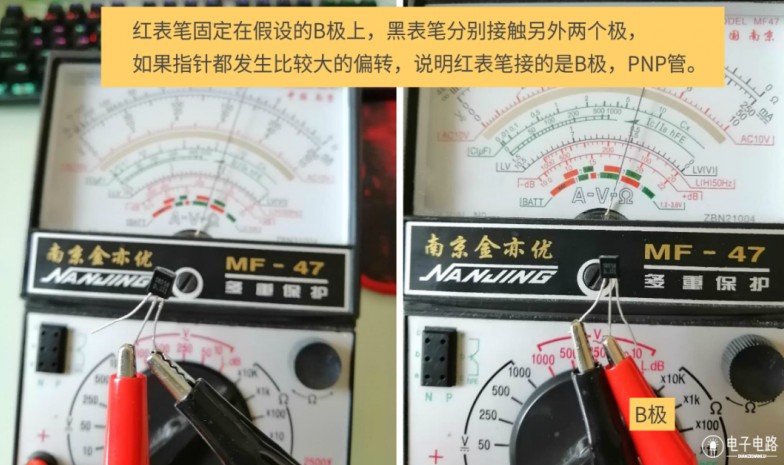

测量时我们可以先假设其中一个极是 B 极，然后用其中一支表笔固定在假设的 B 极上，另一支表笔分别接触其余两个引脚。

如果两次测量时都不导通，可以互换一下表笔测量，直到找到 B 极。

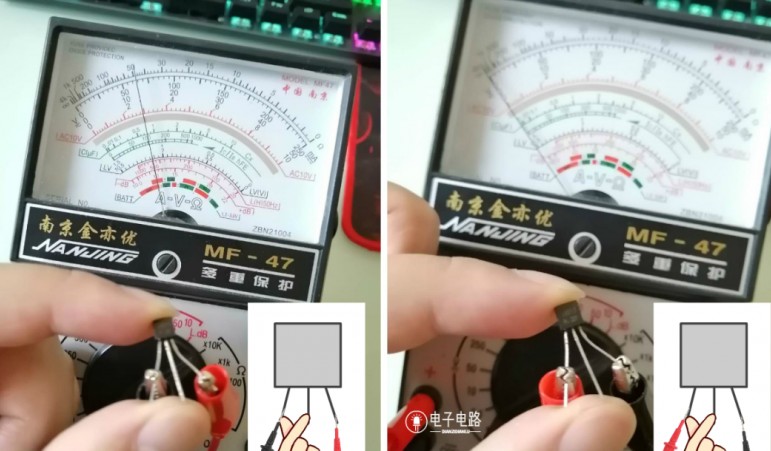

B 极找出之后，就可以找 C 极和 E 极了，用手捏住 B 极和假设是 C 极的电极，然后把表笔放到假设的 C 极和假设的 E 极，观察指针偏转的情况，红黑表笔互换再测一次。

然后换另外的一个电极假设是 C 极，然后把表笔放到假设的 C 极和假设的 E 极上测量。观察指针偏转的情况，红黑表笔互换再测一次。

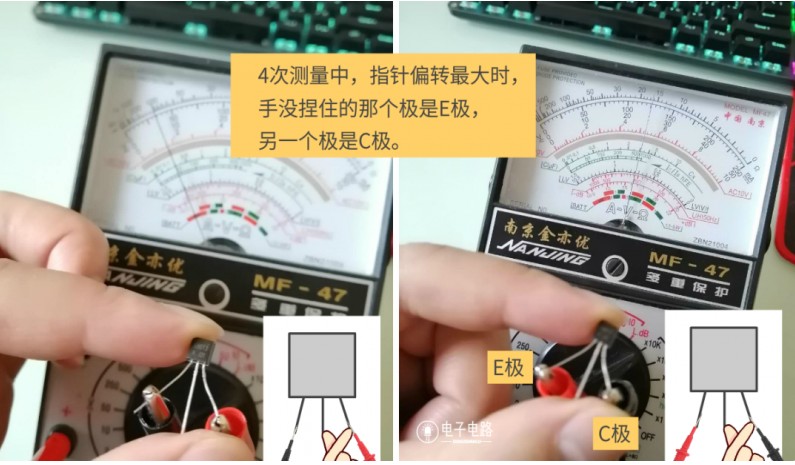

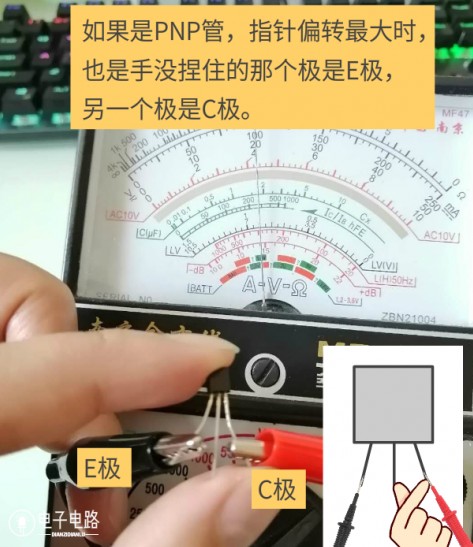

判断 C 极 E 极时要测量 4 次，在指针偏转最大的那次，手没捏住的那个极就是 E 极。
