基于Arduino UNO和诺基亚5110 LCD的紫外线指数测量仪

夏天总是充满许多乐趣，天空灿烂的阳光和许多户外活动。但是，我们通常不考虑透过大气渗入的不可见紫外线。这种辐射会导致皮肤癌和其他有害疾病。

现在，许多公司都在销售可测量紫外线辐射的可穿戴设备和其他设备，以警告您所在区域的有害水平。例如，Apple Watch通过其紫外线指数小部件可让您了解紫外线水平。

在本篇文章中，我们将向您展示如何使用VEML6070紫外线传感器、Arduino UNO和诺基亚5110 LCD来测量紫外线辐射，以制作属于自己的紫外线指数仪。该项目使我们能够实时测量紫外线辐射。

什么是紫外线指数？

紫外线指数基本上是一种国际标准的测量系统，用于测量特定时间和地点的紫外线强度。为了报告收集到的信息，使用紫外线指数量表来帮助确定紫外线水平。

下图显示了紫外线指数范围：

如果紫外线指数仪显示1-2，则辐射处于非常安全的水平。

如果紫外线指数仪显示的是3到7之间的数值，出门在外需要保护。在裸露的皮肤上使用适量的防晒霜，并穿上防护服、檐帽和太阳镜。

8+的水平表示非常高的辐射。在这种情况下，您应该避免出门或为自己提供必要的保护。

我们了解了紫外线指数范围后，就可以深入研究紫外线指数仪！

所需的硬件

● Arduino UNO开发板

● 诺基亚5110 LCD模块（SPI）

● VEML6070传感器

● 跳线

● 面包板

● 用于测试的UV LED（可选）

硬件接线

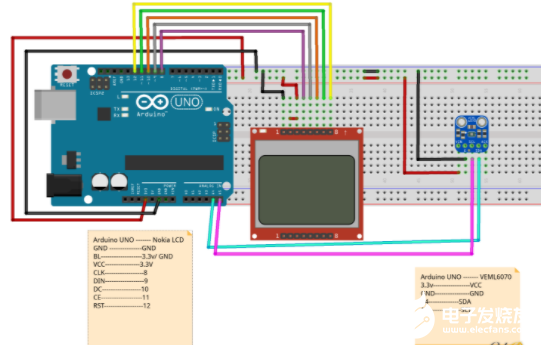

如下面的Fritzing图中所示，对所有组件进行接线。如果您使用的是其他Arduino型号，请按照实际引脚进行连接。

硬件连接完成后，效果如下所示。

紫外线指数仪的所有硬件均已连接。

软件需求

连接硬件并准备就绪后，我们现在需要下载Arduino所需的库。

● Adafruit_VEML6070

● Adafruit_PCD8544

● Adafruit_GFX

● Arduino IDE

从上面的链接下载Arduino IDE和所有必需的库。将库添加到您的Arduino库文件夹中。如果您是Arduino的初学者，并且这是您的第一个项目，请下载并添加所需的库。

下载后，将每个库的zip文件添加到Arduino IDE中。

要添加库，请转到Sketch —》Include Library —》 Add .Zip Library。对所有四个库重复相同的步骤。

添加库后，将Arduino开发板与计算机连接，然后转到Tools —》 Board，选择Arduino UNO开发板。

接下来，转到Tools —》 Port。本文是COM3。将项目代码复制并粘贴到您的Arduino中，然后上传代码。

测试紫外线辐射水平

代码上传后，您可以测试紫外线水平。为此，请将传感器暴露在阳光下或使用UV LED。

诺基亚LCD将开始显示传感器的读数。关于此LCD的最大优点是，即使在明亮的阳光下您也可以读取该屏幕，因此无论何时出门，都可以随身携带它！
