准确测量输出噪声和纹波的解决方案

准确测量输出噪声和纹波需要对噪声的高频特性有基本的了解。通常，“噪声”（通常测量）实际上是共模和差模噪声的矢量和。

相对于机箱或接地，两个输出（即+ OUT和-OUT）都具有共模噪声。在一个输出相对于另一个输出处发现了差模噪声。

虽然系统负载可能会受到差模噪声的影响，但很少会受到共模噪声的影响。后者通常仅在测量前者的过程中创建。

噪声可测量为RMS或峰峰值。具有低峰均比的低频噪声通常以RMS进行测量。使用示波器将高频尖峰噪声更有效地测量为峰峰值噪声。以下信息与测量高频尖峰噪声有关。

执行

首选的测试设置包括由一段长度的RG58 A / U同轴电缆制成的定制探头。它通过BNC“ T”连接器连接到示波器，该连接器的一端是一个47Ω碳成分电阻器，另一端是0.68μFZ5U电容器。同轴电缆的另一端保持裸露。参见图1。

尽可能靠近转换器的输出端子测量噪声，以减少噪声拾取。

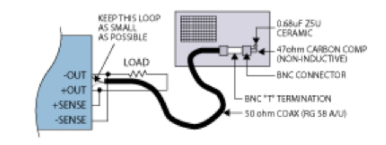

图1输出噪声测试设置。与0.68μF电容器串联的47Ω电阻使直流去耦，同时以50Ω（47Ω）终止高频。-3dB的频率为5 kHz。

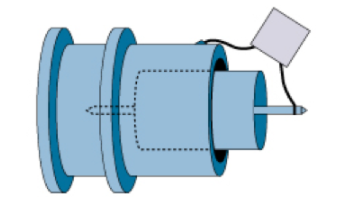

图2 BNC端接细节，显示了与0.68μFZ5U电容器串联的47Ω碳成分（非电感性）电阻器。

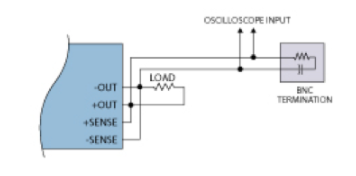

图3噪声测试设置的示意图。

使用示波器探头

如果必须使用示波器探头，则必须准备好用于高频测量的示波器探头。

最大的误差源通常是示波器探头的未屏蔽部分。环路中的电磁辐射引起的误差电压很容易淹没实际值。为减少测量误差，请使未屏蔽的引线尽可能短。

首先移去夹子上的地线和探头主体的鱼钩适配器，为探头进行高频测量做好准备。如图4所示，连接特殊的针尖和地线组件。这些组件可从多家制造商处购买：

惠普·帕卡德

菊水

力科

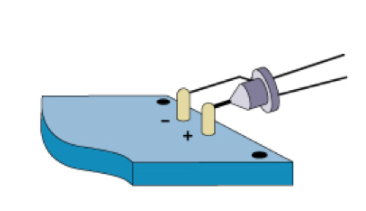

图4
