DS1000E/D和DG1022示波器捕获的点/波形对比

本说明对使用DS1000E / D和DG1022示波器捕获的点/波形进行了清晰的比较。将考虑两个示波器显示的数据范围。

使用DS1000E / D和DG1022捕获的点/波形

DS1000E / D系列示波器可以捕获波形数据并将其保存为WFM文件。这些文件是收集到的数据的二进制表示形式，然后可以将其保存到USB存储设备中，然后传输到Rigol DG系列任意波形发生器以进行播放和操作。

对于单通道采集，保存的WFM文件类型包括以示波器显示的中点为中心的16k（16,384）个数据点。之前大约8k，之后大约8k。

当将此WFM加载到DG1022中时，仪器将从原始的16k数据点的中点采样4096个数据点。

因此，在DG1022上重放的DS1000E / D系列示波器上捕获的每个WFM都由示波器显示屏中央部分之前的2043点和之后的2043点组成。
在实际的实现中，这代表另外25％的数据窗口，该窗口恰好位于显示数据的右侧，而25％恰好位于显示数据的左​​侧。

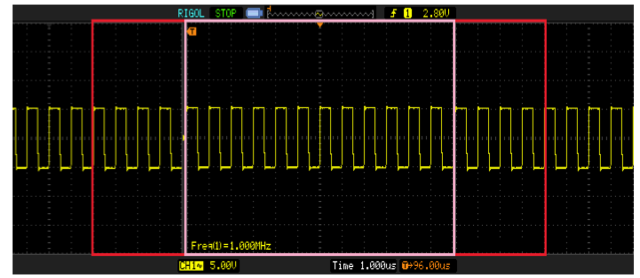

图1表示一个示例。粉色框包围显示的数据集。红色框包围显示的数据，并在显示的数据的两侧各占25％。红色框包围了将由DG1022重放的数据。

实际显示的数据（粉盒）n和DG1022（红色）重放的其他捕获数据的合成。

要以与原始采集信号相同的速率重放任意波形，请使用4096 /采样率来计算重放周期。然后将DG1022任意波形播放周期设置为此值。

通过按前面板的“水平”控制区域中的菜单键，可以找到DS1000E / D示波器的“采样率”参数。

例如，如果使用水平范围以100MSamp / s的采样率获取波形，则回放周期将为4096 /（100E6 Samples / Sec）= 40.96us

结论

根据以上提供的数据，DG1022比DS1000E / D系列示波器显示的数据窗口多50％。因此，DG1022能够显示更大范围的数据。
