混合信号示波器MSO58的性能及应用特点分析

5 系列 MSO 具有支持手指开合、滑动和缩放操作的创新触摸屏用户界面、业内较大的高分辨率显示器以及 4、6 或 8 条 FlexChannel™ 输入通道，能够应对当前以及未来严苛的应用挑战。它提供全新的性能、分析和友好的用户体验标准。

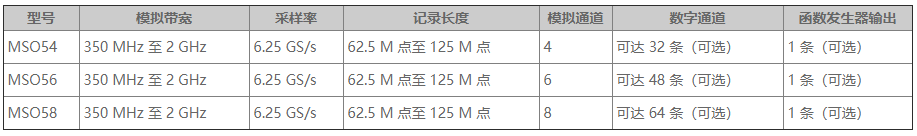

5 系列 MSO 混合信号示波器型号：

5 系列 MSO 混合信号示波器模块不仅仅采用新显示器和用户界面，更是新标准。配有 15.6 英寸高清触摸屏，让您获取更大图像和整体操作控制能力。使用支持手指开合、缩放和滑动的电容式触摸屏、前面板控件或鼠标分析和管理多个信号，而不必使用菜单操作。

拥有足够的通道：提供 4、6 或 8 条 FlexChannel 输入通道。每条通道可用于观察 1 个高分辨率模拟波形或 8 个数字逻辑波形，只需更改探头即可。

支持高达 16 位的垂直分辨率，每个细节都不会错过：12 位模拟到数字转化器，可使用高级数字信号处理提供高达 16 位垂直分辨率。对于叠加在大信号上的微小信号也能直接观察和测试到信号的细节。

性能：

高达 2 GHz 带宽

高达 125 M 点记录长度

数字输入：

TLP058 逻辑探头，每个探头可提供 8 条数字通道

操作系统：

添加 Windows 操作系统，以便在示波器上运行 PC 软件

信号发生器：

添加内置任意波形/函数发生器

高级分析：

串行解码/触发支持 I2C、SPI、USB 2.0、以太网、CAN、LIN 等多种总线

高级抖动分析
