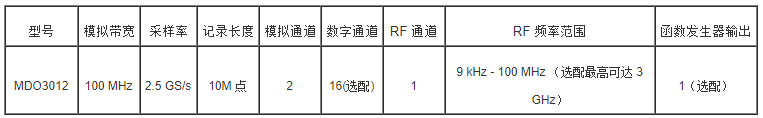

MDO3012混合域示波器的主要性能指标分析

MDO3012混合域示波器集合六种仪器，包括频谱分析仪、函数发生器、等等，让您通过一台仪器完成捕获模拟信号、数字信号和 RF 信号的任务，性能却丝毫不减。MDO3012 混合域示波器可全面升级，随着您的测试需求变化时，可添加仪器和升级带宽。

MDO3000系列混合域示波器主要性能指标

示波器：

分为 2 条模拟通道和 4 条模拟通道两种型号

1 GHz、500 MHz、350 MHz、200 MHz和100 MHz 带宽型号

带宽可以升级（高达1 GHz）

高达5 GS/s 的采样率

所有通道上 10 M点的记录长度

》280，000 wfm/s 的最大波形捕获速率

标配无源电压探头，3.9 pF 电容负载，1 GHz 、500 MHz 或 250 MHz 模拟带宽

频谱分析仪：

频率范围：标配： 9 kHz - 示波器带宽，选配： 9 kHz - 3 GHz

超宽捕获带宽，高达 3 GHz

任意函数发生器（选配）：

13 种预先定义的波形类型

50 MHz 波形生成功能

128 k 任意波形发生器记录长度

250 MS/s 任意波形发生器采样率

逻辑分析仪（选配）：

16 条数字通道

所有通道上 10 M点记录长度

121.2 ps 定时分辨率

协议分析仪（选配）：

支持 I2C、SPI、RS-232/422/485/UART、USB 2.0、CAN、LIN、FlexRay、MIL-STD-1553 和音频标准等串行总线

数字电压表：

4 位 AC RMS、DC 和 AC+DC RMS 电压测量

5 位频率测量
