利用频谱仪进行实现一些特别的测试方法

频谱仪对射频工程师来说应该不会陌生， 它和网络分析仪， 示波器是三个最基本的测试仪器。 和网络分析仪不同， 频谱仪是用来分析对其未知的信号频率分量（频率和功率）， 而网络分析仪是分析RF器件的S参数的幅频特性、反射特性、相位特性、延迟特性。

1、测试PLL的相位噪声

测试相位噪声利用频谱仪来测试， 一般分辨率带宽RBW调成100Hz，然后把扫宽span设成偏移频率的至少2-5倍， 比如测试10kHz频偏的相位噪声的话，SPAN设成20KHz， 由相位噪声的定义可知， 就是10kHz处噪声的功率密度和中心频率的功率密度的比值。 比如10kHz的功率和中心功率差65dBc， 即可推出PN=-65-10log（300）=-99dBc/Hz， 注意是每Hz的噪声功率密度的比值。

2、测试波形功率的时间变化

有时侯我们需要观测功率随时间的变化， 一般我们要用示波器来测试， 其实GA4063频谱仪也有这些功能， 把SPAN设成”0”， 相当于X轴就变成了时间轴， 然后在测试段的功率有变化的时候， 就能观测到功率变化量和过渡时间的情况了。

3、测试信号的频率响应特性

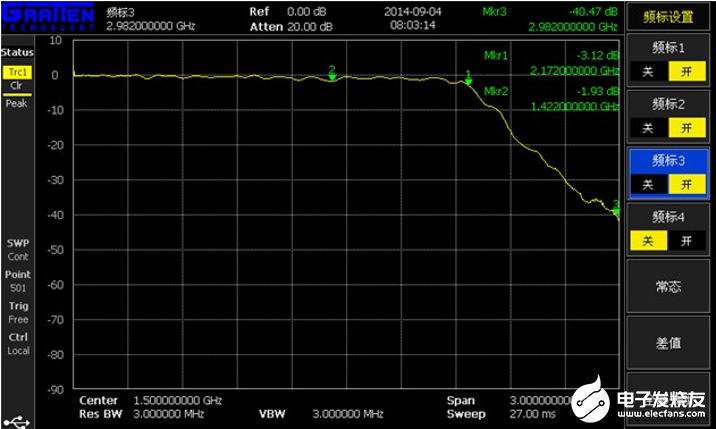

比如要测试低通滤波器频率响应， 我们就需要带跟踪源的频谱仪，再比较LPF接之前和之后的频率响应有多少变化， 打开先将频谱仪工作调好中心频率fc，SPAN ，然后频谱仪输出端和输入端用电缆相接，打开跟踪源开关，进行归一化校正，记录测得参考。把滤波器连接到频谱仪上，此时可测得滤波器输出电平与频率的关系曲线，从而获得插入损耗L，频率响应，带宽等参数。

在使用频谱仪的时候， 频谱仪带有射频前端放大器，当测量信号较小时，需要打开前置射频放大器，可以降低显示平均噪声电平，从而在噪声中分辨出小信号。注意，前置放大器只有在参考电平≤-50dBm时才能开启。

频谱分析仪是对射频信号进行测量的必备手段，是从事电子产品研发、生产、检验的常用工具，应用十分广泛。然而，频谱分析仪在日常的使用中可能也会遇到很多故障，比如：

电源故障：不能正常开机

输入端故障：阻抗异常；无信号；信号幅度异常

测试分析故障：频率、相位测试异常

显示故障：花屏；黑屏

按键故障：按键无反应；调节旋钮无响应

接口故障：不认存储介质；不能与控制系统联机其他使用问题等。
