射频探头电路图分享

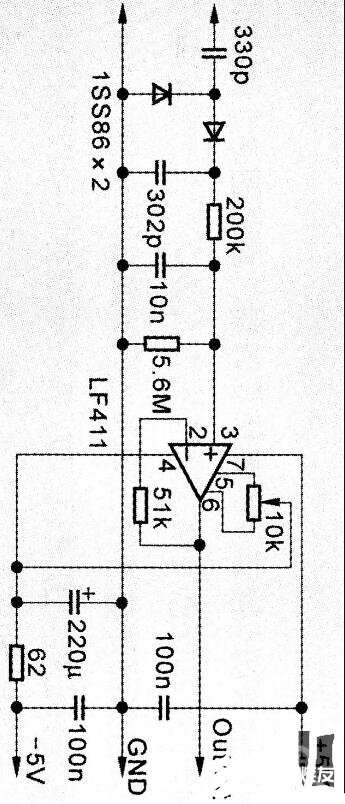

　　这个探头工作频率在200~300MHz，需要用屏蔽壳‘封装’起来。电路图如下：

　　图中，两只1ss86，是高频信号检波器，接成了倍压整流电路。

　　然而1ss86是比较易得的超高频肖特基管，起始压降甚至低过2AP30这类锗管。

　　图中，运放LF411是电压跟随器，能够提高检波器的负载阻抗，同时降低探头的输出阻抗，也提高了抗干扰能力。

　　LF411是高阻抗、低失调型运放，性能远胜过高阻抗高失调的CA3140和低阻抗低失调的OP07。

　　探头的工作频率，下限大概在500kHz，而上限在100MHz以上。
