　　双金属温度计内部结构图

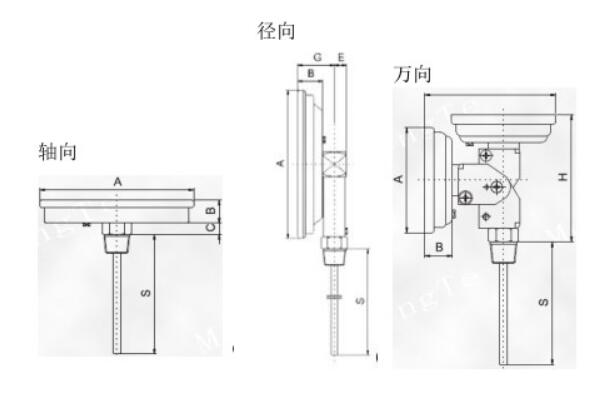

　　很多人都了解双金属温度计是用于安装在管道、船舶、工厂和机械方面；那你知道双金属温度计的结构图是怎样的吗？下面为你分享工业上常用的轴向型、万向型、径向型的结构图。

　　双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，称为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度。

　　双金属温度计在保管、安装、使用及运输过程中，应尽量避免碰撞保护管，切勿使保护管弯曲、变形。安装时，严禁扭动仪表外壳。

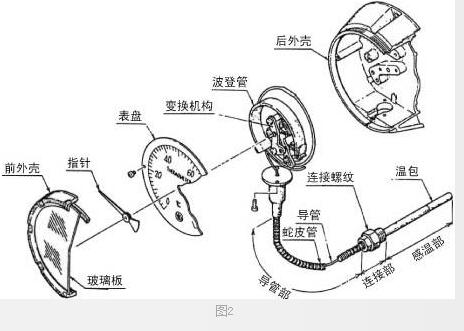

　　双金属温度计是将绕成螺纹旋形的热双金属片作为感温器件，并把它装在保护套管内，其中一端固定，称为固定端，另一端连接在一根细轴上，称为自由端。在自由端线轴上装有指针。当温度发生变化时，感温器件的自由端随之发生转动，带动细轴上的指针产生角度变化，在标度盘上指示对应的温度图2所示）。

　　双金属温度计测量范围

　　双金属温度计是把两片膨胀系数差异很大的金属片焊在一起。当温度变化时，差异很大的膨胀系数造成了不同的膨胀和收缩，致使金属片产生弯曲变形。根据不同的变形而产生不同的转动量，转动量带动连接的转轴和另一端的指示针，指示出了温度。它可以直接测量各种生产过程中的-50℃～+500℃范围内液体、蒸汽和气体介质温度。
