multisim虚拟仪器之四通道示波器

四通道示波器（4ChannelOscilloscope），可以同时对4路信号进了观察和测量。因而在对路以上信号进行对比观察和测量时，更为方便。

四通道示波器的面板布局、功能和设置与两通道示波器基本一致，不同的仅是通道切换。在ChannelA区右边有一个4档转换开关的旋钮，默认位置为A将鼠标移到旋钮上，在靠近外围字母的位置，单击左键，旋钮的标识指针即指向相应的字母，频道名称随即相应改变。即可对该频道进行参数设置，设置完成后，再切换至其他通道。

四通道示波器面板显示与设置

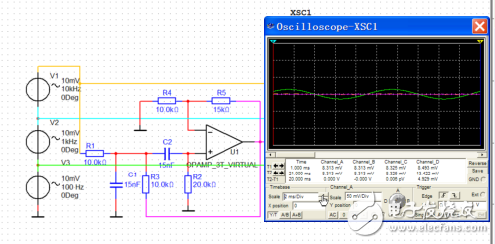

四通道示波器使用举例

四通道示波器有ABCD4个输入端，可分别接4个不同的被测节点。为便于观察，四条连接线应设置为不同的颜色。

打开仿真开关，过一会将它关闭。

双击示波器图标，将其面板打开。用鼠标调节Timebase区的Scale项（减小）。

用鼠标调节ChannelA区的Scale项（减小）。

使显示的信号幅度小于屏幕高度的1/4。

再调节Timebas区的Scale项，使显示的信号波形为2~3个周期。

必要时通过屏幕下方两端的小箭头调节显示波形的位置。
