示波器是一种用途十分广泛的电子测量仪器。它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

本文介绍multisim示波器的使用和端口说明。

multisim示波器使用方法

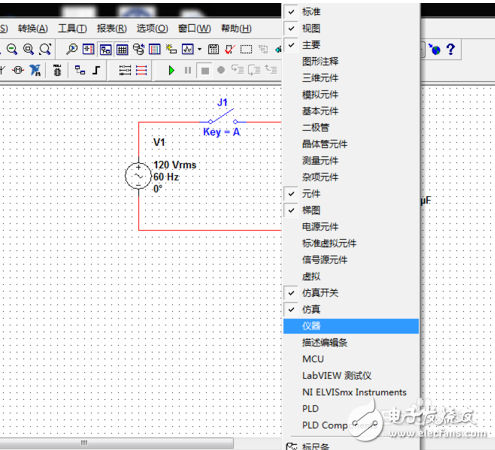

首先将仪器工具栏调出来，在菜单栏上右键，然后选仪器，让仪器前面有打勾状态，如图

然后会发现仪器栏出现在工作区右面，如图红框部分

仪器栏第一个是万用表，依次往下第4个就是示波器，第5个是四踪示波器;

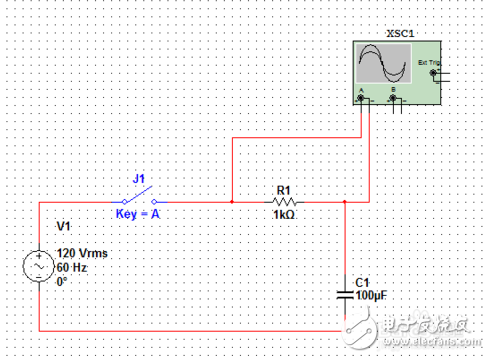

先看示波器用法，示波器有两个通道，可以同时观察两路信号，比如我们要看一个电阻两端电压变化，那么就把示波器的A通道和电阻两端并联，如图

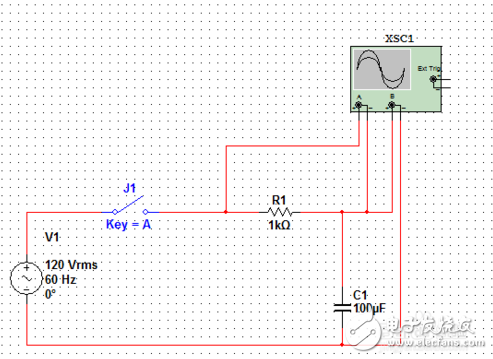

如果还要看电容两端电压变化，那么再把电容两端并联到B通道，如图

当线路图很复杂时，各个通道信号可能看起来比较乱，我们可以通过设置不同信号通道的颜色，如何设置呢？是通过设置与示波器相连接的连线的颜色来设置，比如选中示波器B通道正极相连的导线，右键，然后选择颜色段，选择一个想要的颜色即可，如图
