7800系列、7900系列三端固定稳压器，具有输出电压稳定，内部有过热、热流保护等特点，使用甚为方便。但是，每片三端固定稳压器的最大输出电流仅为1.5A，在某些场合，电流不够大。虽然可以采用加装功率三极管的方法来扩大输出电流，但是经扩大电流后输出电压就不够稳定，并且给整机组装带来诸多不便。能否将多只塑料三端稳压器直接并联运用，以求增大稳压输出电流，适合那些大于1.5A的场合使用呢？回答是肯定的。

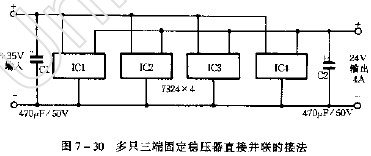

图7-30为用4只7824三端固定稳压器并联成的24V稳压电源，其输出电流为4~5A。实际上，读者可根据所需电流的大小，选用适当数量的三端固定稳压器连接成大电流稳压电源。
制作时，最好将并联的三端固定稳压器安装在同一块散热板（如3mm厚的铝板上），尽可能使各个稳压器件有相同的散热条件。
