收音机的调谐机构大致可分为直接调谐和缓动调谐两类。

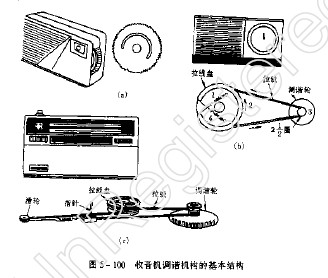

直接调谐是最简单的调谐机构，如图5-100（a）所示。它是将频率刻度圆盘的中心与可变电容器转轴柄紧固在一起，这样拨动刻度盘就能转动、选台。采用这种调谐收音机。频率刻度指示不太精确，一般用于袖珍式收音机。

缓动调谐式几个最简单的一种见图5-100（b），它出拉线盘、拉线、谐谐轮等组成。当波动调谐轮时，拉线带动拉线盘旋转，由于可变电容器的转轴与拉线盘中心紧固在一起，可变电容转轴也就跟着旋转起来了。通常，拉线盘的直径大于调谐轮的直径，使用，这种调谐机构具有缓动的功能。如果收音机面板上频率刻度是横式排列或者是竖式排列的，则拉线几个中除了调谐轮、拉线、拉线盘、 指针外还要加装一个或数个小滑轮，以便改变拉线绕行的走向。使指针左、右移动或上、下移动。
