石英晶体挑选测试器

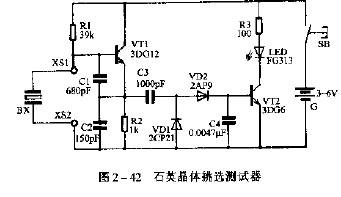

自制一个石英晶体挑选测试器，用发光二极管显示检测结果，既快有准确。如图所示。
把待测石英晶管BX插入插座XS1、XS2，按下按钮SB，如果BX是好的，则由三极管VT1电容C1、C2等元器件构成的振荡器工作，振荡信号从VT1发射输出，经C3耦合到VD2进行检波、C4滤波，变成滞留信号电压，送至VT2基极，使三极管VT2获得正向偏置电压而导通，于是发光二极管LED发出红光，指示这只被测石英晶体是好的。若是LED不亮，则表明石英晶体是坏的。
制作元器件选择：R1~R3yong RJ-0.5金属氧化膜电阻器，C1~C3用云母电容器，C4用CJ11型电容器。VT1、VT2的β值去50~100，其fr≥3000MHz。
适当改变C1、C2的容值（可改用可变电容器），即可用于测试不同频率的石英晶体。
