如何用电阻法巧测正反转控制电路

如何用电阻法巧测正反转控制电路
电动机正反转控制电路因造作较多，电路也较复杂，属于在新装或重修后，有可能因原线路零乱而误接，如果此时盲目试车就又肯呢个造成事故。

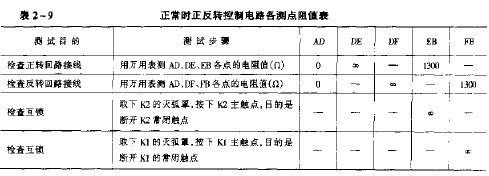

图为交流电动机正反转控制电路。现就以此例来说明测试方法。万用表拨在R×100Ω，在正常情况下，控制回路中各点间的电阻值如表所示。

如果线路接错，就会出现与表所例的电阻不相符合，这时是绝对不能通电试车的。表所例电阻值，是以CJ10-10型交流接触器为例，器线圈额定工作电压为300V，线圈电阻值为1300Ω。如果是其他型号的，需要用万用表实例一下线圈的电阻值，然后再按图电路测试。
