如何巧算混联电阻

如何巧算混联电阻
混联电阻又称复联电阻。混联电阻电路是指含有串联和并联电阻电路。在计算时，在并联计算的口诀上，添加一个串联有关iande巧算口诀：
串联加阻总阻小，大过最大；
并联添路总阻小，小于最小。
口诀首句说，串联的总电阻是将锁串联的个电阻相加求得，而且强调此总电阻很大，必定打过其中最大的那一个。末居是用并联相对照，说明并联是由于多添了电流支路，而使总电阻减小，而且必定小于其中最小的那一个电阻。

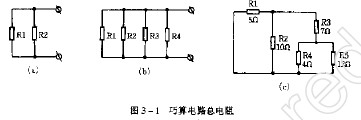

例5 电路见图3-1（C），求其总电阻。
解：先求R4，5=12÷4=3（Ω）。此电阻再与再与R3串联，其总电阻R3，4，5=7+3=10（Ω）。R3，4，5与R2是并联的，其总电阻R2，3，4，5=10÷=5（Ω）。最后2，3，4，5与R1是串联的，因此此混联总电阻RΣ=5+5=10（Ω）。
