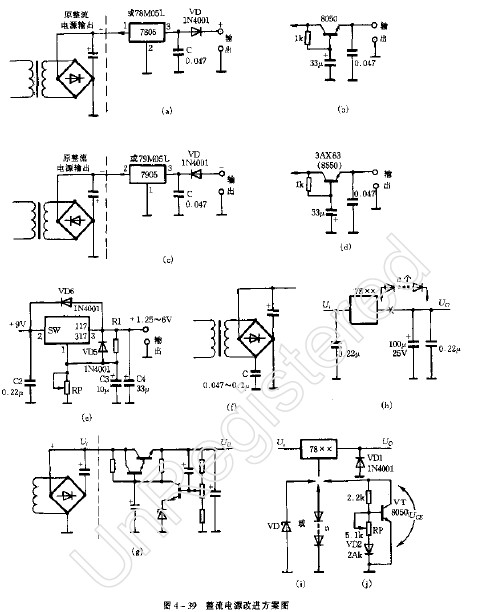

改进方法见图4-39（e）:即在可调式整流电压输出端接上三端可调集成稳压器SW317或SW117.此稳压器要求输入电压比输出端电压高3V。例如，需要得到6V的工作电压，则输如端必须大于9V或正好为9V，这样才能使输出端电压可以在1.25V~6V之间连续可调。RP是调节电位器，调节它则可以改变输出电压值。R1为取样电阻，C2作为防振荡用的电容器。VD5为电容器C3旁路放电时作通路的，同时它与VD6一道，起着保护稳压器的作用。
