单结晶体管的工作原理与伏安特性电路图

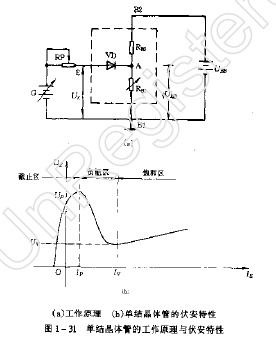

单结晶体管具有负租特性，其工作原理和伏安特性见图1-31。

图1-31中电源电压UBB的正级接第二基极B2，负级接第一基极B1，发射极电压UE从零逐渐增大。当UG<ηUBB时，只有很小的反向电流通过E-B1.当UG=ηUBB+0.7（V）时，对应于封点电压Up,0.7V是等效硅二极管的正向导通压降。然后管子进入负阻区下降到古典电压UV（一般为2~3.5V）以后，管子进入饱和区。
