F18系列模块典型应用电路图

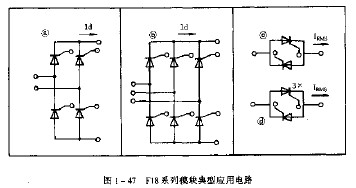

F18系列模块典型应用电路
从图可知，单向全桥是在一块散热器上用2只模块，三相全桥用3只模块，单向开关用一只，三相开关用3只。F18系列模块使用时能公用散热器，使设备的体积大大减小。例如，三相电机的可逆控制电路中，要用到10只普通晶闸管（或5只双向晶闸管），在一个机柜中安排10只处于不同电位的散热器，体积直达可想而知。若采用F18系列模块，则设计方便、结构紧凑，体积响应减小。
