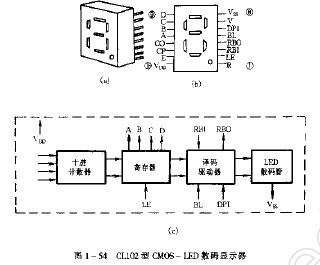

CMOS-LED数码显示器的，亦叫十进制技术、译码驱动显示器，是一种功能齐全，使用方便的电子器件，它把十进制技术—寄存—译码—驱动—LED数码显示等组合成一体。典型的产品有苏州半导体器件总厂生产的CL102型，其外形、引脚和结构原理如图1-54所示。
在这里，管家排列的顺序是：面对数码管正面，右下角为①脚，左上角为⑨脚，右下角为16脚。VDD、VSS分别接电源的正、负极。CL102的电源电压范围较宽，为使显示亮度适宜，不必外加限流电阻，通常选5V直流电源。笔划工作电流为30~80mA。坐高时钟频率fM≥200KkHZ（占空比50%）。从发光颜色上讲，分有红色、橙色、黄色、绿色数个品种。A、B、C、D为BCD码输出端，CP为计数脉冲输入端，CO是十进位输出端，R是置零端，截稿电平时复零。
