秤的计量原理

秤的计量原理
秤的计量原理为:当皮带机单位长度上物料重量为q ,皮带的速度为v 时,皮带机上每秒钟内单位长度上通过物料的重量为qv . 那么皮带机在Δt 时间段内通过的物料为∫qvd t (积分区域为t1 →t2 的Δt 时间段) ,配料秤所有的信号都以此量为基础演变而出。

秤信号的变换

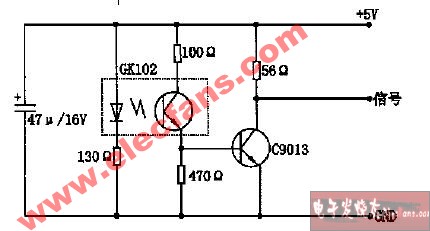

秤的测速传感器是带有40 槽的光栅辊,直径为0115 m ,每转一圈相当于皮带行走了0. 471 m ,电气原理如图2 所示。

图2 　测速传感器电气原理图
在图2 中, 皮带的速度快慢通过光栅感应出GK102 导通时间的长短,它和信号端+ 5 V 脉冲的宽度成反比。因此在变送器的输出端得到成反比的4～20mA 电流信号,在生产时其运行速度被调整至20mA对应0 m/ s ,18 mA 对应0. 8 m/ s (上限速度,相对与变频器运行在50 Hz) ,其常用速度为0. 4 m/ s ,对应19mA 电流。
秤的荷重传感器共2 只,量程为30 kg ,输出信号为0～20 mv. 秤的量程被定义在0～20 t/ h (常用流量约16 t/ h) ,为了便于计算其单位皮带上的料重,对变送器的输出端定义为20 kg/ m 对应20 mA ,0 kg/ m 对应4 mA. 若皮带速度为0. 4 m/ s ,下料量为16 t/ h ,则DBZ - Ⅱ变送器的电流输出为15. 11 mA ,这项工作需要在校秤时,先用磅秤量出单位皮带上的料重,再在DBZ - Ⅱ变送器上准确地调校输出电流值。
