游标卡尺的测量原理

游标卡尺的测量原理

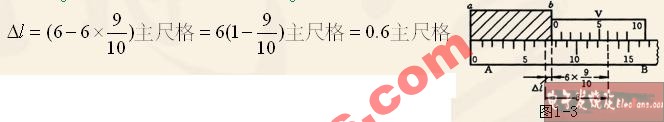

游标尺上只有10个分格，是将主尺上的9个分格10等分而成，由此游标尺上的一个分格的间隔等于主尺一个分格的   。如图1-3测量示意图。

即物体的长度等于7.6主尺格。如果主尺每分格为1mm，则被测物体的长度为7.6mm。
   使用游标卡尺进行测量时，读数分为两步：    (1)从游标零线位置读出主尺的整格数。
   (2)根据游标上与主尺对齐的刻线读出不足一分格的小数,二者相加即为测量值。
