VISA的组成原理

VISA的组成原理

1、VISA的内部结构
      VISA的内部结构简化图

1）资源管理器
       VISA资源管理器是用于管理所有资源的一种系统资源（控制设备资源），执行管理、控制和分配VISA资源的操作。
2）资源
       VISA的资源类概念类似于面向对象程序设计方法中类的概念，它是一个实例的外观和行为的描述，是一种抽象化的设备特点的功能描述，是对资源精确描述的专用术语。
3)  会话（连接）。
       会话（Sessions）是指与任何已存在资源的连接，包括默认资源管理器的连接。
2、VISA资源描述

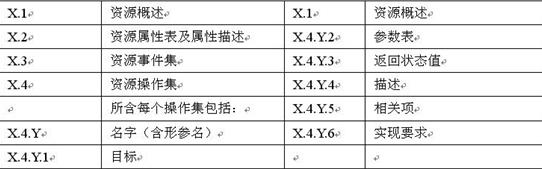

1）资源描述格式

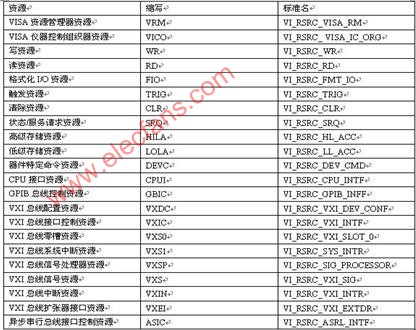

2）资源类型定义

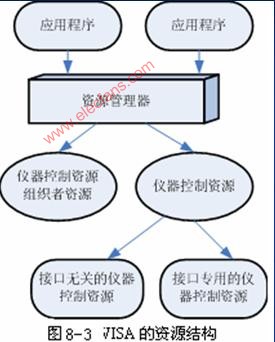

3）VISA的资源结构

4）VISA机制

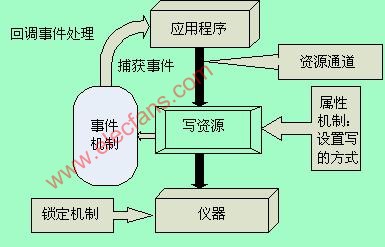

       需要用到VISA的3种机制：属性机制、锁定机制和事件机制。以写资源为例，3种机制的作用如图

Visa中的3种机制作用

（1）属性机制
       属性机制用来控制资源的各种属性，这些属性分为两种：只读属性和可读可写属性。
（2）锁定机制
       锁定机制可以设置通道对资源的访问模式。应用程序能同时对资源开辟多个通道，并能通过不同的通道对资源进行访问。
（3）事件处理机制
       VISA中还定义了一种常见的机制提醒应用程序注意某种特殊情况，这些特殊情况成为事件。有了事件就可以使VISA的资源和它的应用程序之间传递消息。应用程序有两种不同的方式获得事件通知，它们分别是：队列机制和回调机制。
