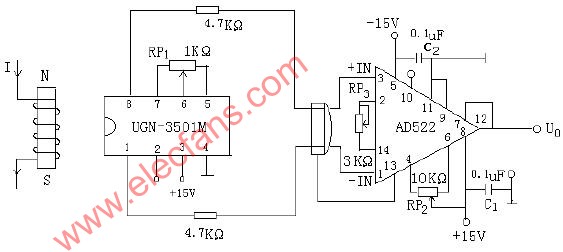

设计的直流电流检测电路如图5 所示。在图5 中：RP1 为霍尔传感器的线性度调节和消除
不平衡电压电位器；RP2 为AD522 调零电位器；RP3 为调增益电位器；C1，C2为直流电源（±15V）
滤去高次谐波和抗干扰电容；AD522 的13 脚必须与屏蔽端相连，以提高抗干扰能力。当AD522
增益K 为100 时，AD522 的线性度为0.005﹪;共模抑制比为100dB[2]。这样整个检测电路绝对
线性度在1.2﹪左右，因此该电路线性度良好。
