NI PXI-4110: 业内分辨率最高的可编程直流电源

NI PXI-4110: 业内分辨率最高的可编程直流电源

随着最近二三十年可编程电源逐渐成为自动化测试系统的主流组件，各种设备的设计已经被限定在两种基本架构当中，开关调整型和线性调整型。在每种产品的开发过程中，我们必须对这两种架构进行取舍，开关调整行和线性调整型都会对性能产生较大的影响。而开发一种3U PXI尺寸的电源则需要一种全新的方式。
NI工程师将传统线性输出方法和现代的FPGA控制预调整电路相结合，以满足设计的需要。

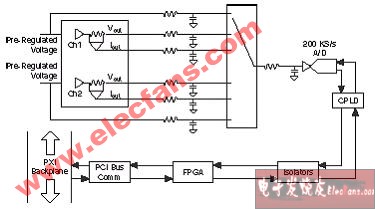

图4 PXI-4110 精确直流电源架构

最终产品，NI PXI-4110，是一种可编程的三路输出精确直流电源，它是一个单插槽，3U PXI模块。NI PXI-4110有两个相互隔离的通道，一个可输出0至+20 V，另一通道输出0至－20V，附带一个独立的非隔离0至6V电源，所有的通道都能输出最高1A的电流。PXI-4110能够支持16位精度的电压预设值和电流限制，并支持16位精度的电压和电流回读/测量功能。
