电子负载定电流与定电阻模式的区别

电子负载定电流与定电阻模式的区别

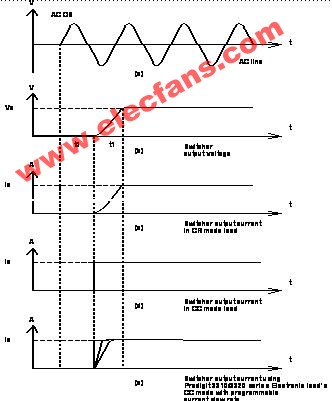

当测试电源时，使用电子负载的定电流与定电阻负载模式主要差异在开机与关机时功率消耗不同；其次为定电流负载模式不受电源输出电压变动影响，故较适合测试需求。下图为电源开机时，使用定电流与定电阻负载模式时负载电流波形差异：图(a)为电源的交流输入电源；图(b)是电源自己的输出电压，输出电压在t0开始上升，然后在t1时达到稳定的输出电压；图(c)是当电子负载为CR模式时，电源的输出负载电流；图(d)是当电子负载为 CC 模式时，电源的输出负载电流。
在从图(c)与(d)中，当电子负载为CC模式时，电源在t0到t1之间必须提供更多的输出功率。图(e)是使用海洋仪器推出的博计3310D系列电子负载于定电流模式时的负载电流，其启动负载电流斜率的大小可以由面板调整，同时电子负载的启动电压也可分别设定。

总之，电源开机时，使用定电流负载模式时能启动，此时使用定电流负载模式启动，操作上更为方便。当电源开机时，使用定电流负载模式不能启动，可调整启动负载电流上升斜率(变较缓慢)，或调整电子负载启动电压(变较高)；若仍然无法启动，须使用定电阻负载模式启动，电源完成启动后将负载切换到定电流负载模式进行测试。购买电子负载时，须确认电源开机时使用定电流或定电阻负载模式吃载电流波形有无突变波或异常电流波形，否则将可能导致实际测试麻烦。
