电子负载电路及连接图

当需要测量的电流或功率超过电子负载模组规格时的连接方式：此时，两个或更多的负载模组可以并联起来增加其额定规格，即使不同规格的负载模组也可以并联起来使用，例如将3310A系列与3330A系列并联。一定要记住千万不要将电子负载串联使用。

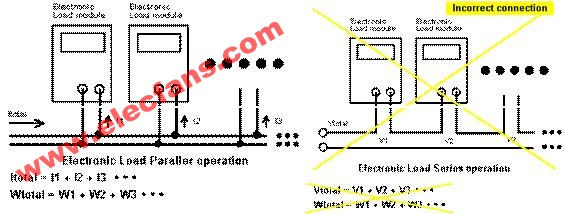

图1 电子负载并联使用但不能串联使用图

电压感知(Vsense)与电流监测(Imonitor)的连接：由于电流流经导线会产生压降，尤其大电流时特别严重，海洋仪器(010-62178811)推出的博计电子负载上Vsense BNC输入接头用来补偿导线压降。例如3310D系列 电子负载配备自动电压感知功能，使电子负载上的电压表能够精确读出电源输出端电压，而不是负载输入端电压，此时使用Vsense BNC到鳄鱼夹电缆(如图2)，真正测量电源输出端的电压值。当不使用Vsense BNC到鳄鱼夹电缆时测量电子负载输入端电压值。
电流监测BNC输出监测流过电子负载的电流波形，Imonitor输出常用BNC电缆接到示波器上观测动态负载电流波形，3310D系列电子负载Imonitor输出信号以10V表示满刻度电流值，并且是光绝缘的隔离信号，以便连接示波器时不会造成地回路问题，因为一般示波器Ch1、Ch2输入负端与示波器接地端相互短接，不是差分输入。

图2 电子负载 Vsense) 与 Imonitor 的连接图

多路输出(含正/负)电源与多个电子负载模组间的连接规则：电子负载模组的正输入端(红色端子)的电位必须高于负输入端(黑色端子)。图3列出了四路输出电源(例如HM7044)连接到四个电子负载模组上的连接方式。
