如何通过F43B测量电能(KWh)?

用户经常会问:如何通过F43B测量电能(KWh)?对于用户来说,千瓦时的测量是经常会遇到的问题。

答: 对于恒定负载,仅仅测量功率就可以知道在一小时内可以消耗多少电能。例如60W的电灯泡,使用一小时会消耗60Wh;使用500小时就会消耗60×500=30kWh。

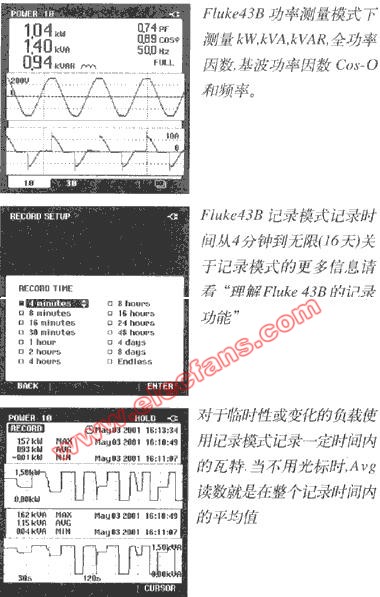

对于临时性负载或变化的负载,就需要使用F43B的记录模式来记录对应时间的电能。
最简单的方法就是记录瓦特1小时,那么WAVG读数就是kWh。
如果负载仅仅接入2分钟,你可以设定记录时间为4分钟,那么WAVG读数就是在这4分钟内的平均功率。如果你想用kWh表示,就可以用WAVG读数来除以15,(即将4分钟的平均功率折算成60分钟的平均功率——Wh)例如一个6kW的负载接入2分钟,当记录4分钟时WAVG读数为3kW,这等于0.2kWh(3000/15=200Wh)
如果负载接入6小时,你可以使用8小时记录时间。WAVG读数就是在这8小时内的平均功率,再用WAVG读数乘以记录时间就可以得出消耗的电能——kWh,所以在此期间内的kWh就是WAVG读数乘以8小时。

应用

在展览会、工地等场合有一些临时负载需要很大的电能,而这些临时性的大电流是不能直接从配电系统获得的,这时候就经常会用到柴油应急发电机。

图上的人想知道在一段时间里他通过柴油发电机提供了多少电能,这样就可以进行正确的收费。他可以简单地根据消耗的燃料来计费,但为了拿出证据,他通过上面描述的那样使用F43B来测量kWh。但是,当遇到功率因数较低的时候和尖峰负荷(可能是来自电动机和桶流)的时候,那会有一些问题。因为如果仅仅根据kWh收费是不准确的,二是他的发电机必须可以产生无功功率。而且它的电缆必须根据尖峰电流设计。所以在记录kW的同时记录kVA是很有道理的,记录屏幕可以记录两个参数,通过定位光标,可以显示带日期和时间标志的尖峰kVA。
