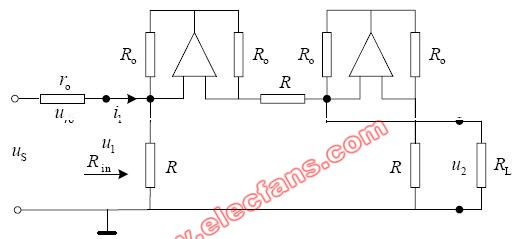

1. 按图2.16.5所示电路接线，回转器输入端u1接正弦信号US，电阻R0为51Ω，电阻R为1kΩ，负载电阻RL取2kΩ，采样电阻r0取2kΩ。固定正弦信号源频率在3kHz左右，在0～3V范围内，从低到高逐渐增加正弦信号u1幅值，每增加约0.5V取一个点，记录下此时的u1、u2和ur0的读数。根据ur0可得出输入电流i1，由u1、u2和i1可得出回转电导g和输入电阻Rin，并与理论计算值进行比较。
