差分对管的检测方法

差分对管的检测方法

差分对管是把两只性能一致的晶体管封装成一体的半导体器件。它能以最简方式构成性能优良的差分放大器，经常用于仪器、仪表的输入极和前置放大极。差分对管有两种结构形式，一种是硅高频小功率差分对管，典型产品有3CSG3,ECM1A等；另一种是硅小功率差分对管，国产型号有3DG06A-O6D。

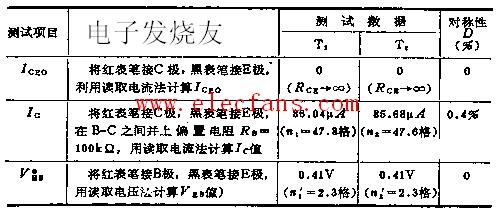

    用万用表检测差分对管的主要内容有：（1）识别电极；（2）判断属于PNP型，还是NPN型；（3）估测放大能力；（4）比较两只配对管参数的一致性。其中。（1）（3）项与普通晶体管的情况相同，不再赘述。只有第（4）项为新增加的测量项目。

注意事项：

（1）检测差分对管时应选择万用表的档。这是因为差分对管的正常工作电压较高，否则电流增益上不去。档的电池电压太低，即使接上偏置电阻，也不容易使管子进入放大区，因而测不出值。
（2）因档提供的测试电流很小，故只能估测差分对管的放大能力，进行相对比较。如果按式计算值，会比典型值偏低许多。
（3）测差分对管时，应交换两支表笔的位置。
