基本逻辑指令的编程实验

基本逻辑指令的编程实验

一、实验目的

1、掌握FX2系列PLC基本逻辑指令的用法。

2、掌握FX2系列PLC基本逻辑指令的编程方法和技巧。

二、实验内容及指导

   运行并调试下列程序，观察实验现象，并写出对应的指令表。

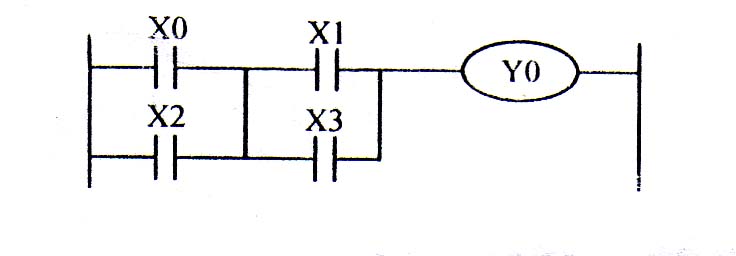

1、多重输入电路

        3-1多重输入电路图

请写指令表：

　

　

　

　

　

　

实验现象：

　

　

　

　

　

　

　

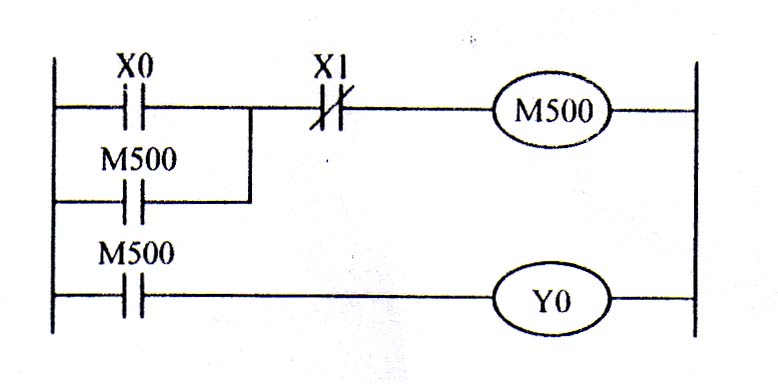

2、保持电路

         3-2保持电路图

请写指令表：

　

　

　

　

实验现象：

　

　

　

　

　

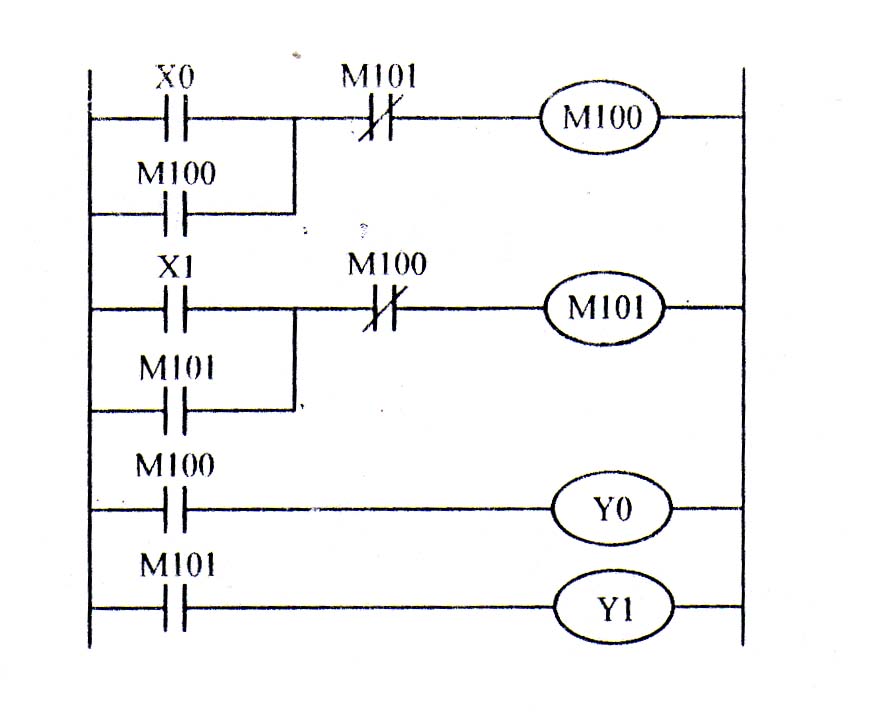

3、优先电路

                3-3优先电路图

请写指令表：

　

　

　

　

　

　

实验现象：

　

　

　

　

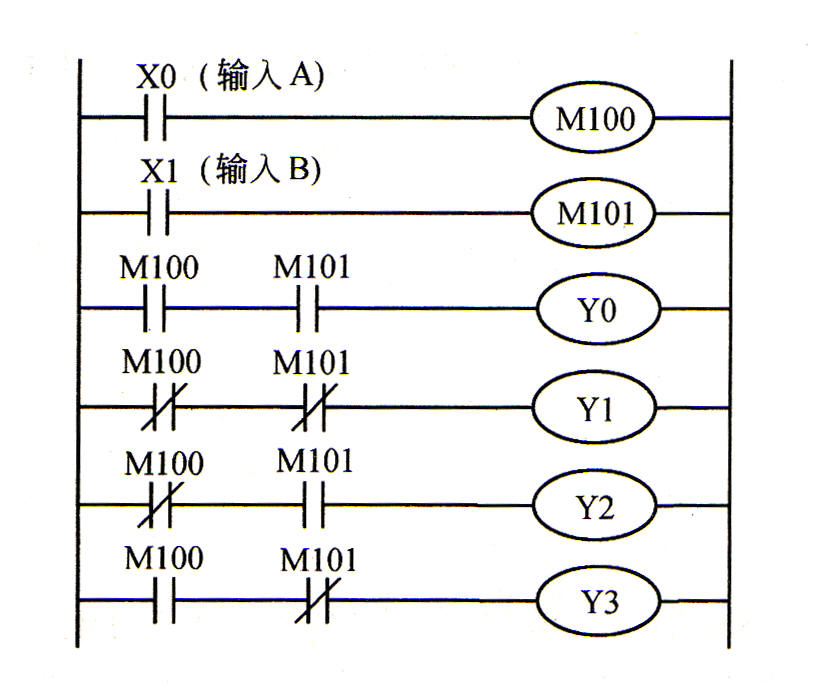

4、比较电路

                   3-4比较电路图

请写指令表：

　

　

　

　

　

　

实验现象：

　

　

　

　

5、微分脉冲电路

3-5上升沿微分脉冲电路图

3-6下降沿微分脉冲电路图

实验二：

一、实验目的

1．掌握可编程序控制器的硬连线。

2．熟悉基本指令的应用

3．巩固CX-P软件的使用方法。

二、实验设备

① 可编程控制器（可供实验机型为C200H，C200HE，CQM1，CQM1H，CJ1M）

    ② 编程器（微机）

    ③ 开关量实验板

    ④ CX-P编程软件

三、实验任务

按照下面给出的控制要求编写梯形图程序，输入到可编程序控制器中运行，根据运行情况进行调试、修改程序，直到通过为止。

1．走廊灯两地控制

I/O分配：（以输入通道000，输出通道005为例）

输入信号	信号元件及作用
00000  00001	楼下开关 楼上开关
输出信号	控制对象及作用
00500	走廊灯

2．走廊灯三地控制

    I/O分配：

输入信号	信号元件及作用
00000   00001   00002	走廊东侧开关 走廊中间开关 走廊西侧开关
输出信号	控制对象及作用
00500	走廊灯

3．电机正反转控制

I/O分配：

输入信号	信号元件及作用
00000   00001   00002	正转信号按扭 反转信号按扭 停止信号按扭
输出信号	控制对象及作用
00500   00501	电机正转继电器 电机反转继电器

4．四人抢答器控制

I/O分配：

输入信号	信号元件及作用
00000   00001   00002   00003   00004	复位信号按扭 1号按扭 2号按扭 3号按扭 4号按扭
输出信号	控制对象及作用
00500   00501   00502   00503   00504	蜂鸣器继电器 1号指示灯 2号指示灯 3号指示灯 4号指示灯

四、实验报告

1．根据实验任务，编写梯形图及助记符。

2．分析编程与在线调试中发现的问题。
