一、实验目的

1、用PLC构成物料自动混合控制系统。

 2、掌握PLC的编程技巧和程序调试方法。

3、训练应用PLC技术实现一般生产过程控制的能力。

二、实验内容及指导

一）控制要求

1、初始状态

   容器是空的，电磁阀F1、F2、F3和F4，搅拌电动机M，液面传感器L1、L2和L3，加热器H和温度传感器T均为OFF。

2、物料自动混合控制

  按下启动按钮，开始下列操作。

（1）电磁阀F1开启，开始注入物料A，至高度L2（此时L2、L3均为ON），关闭阀F1，同时 开启电磁阀F2，注入物料B，当液面上升至L1时，关闭电磁阀F2。

（2）停止物料B注入后，启动搅拌电动机M，使A、B两种物料混合10s。

（3）10s后停止搅拌，开启电磁阀F4，放出混合物料，当液面高度降至L3后，再经5s关闭阀F4。

3、停止操作

  按下停止按钮，在当前过程完成后，再停止操作，回到初始状态。

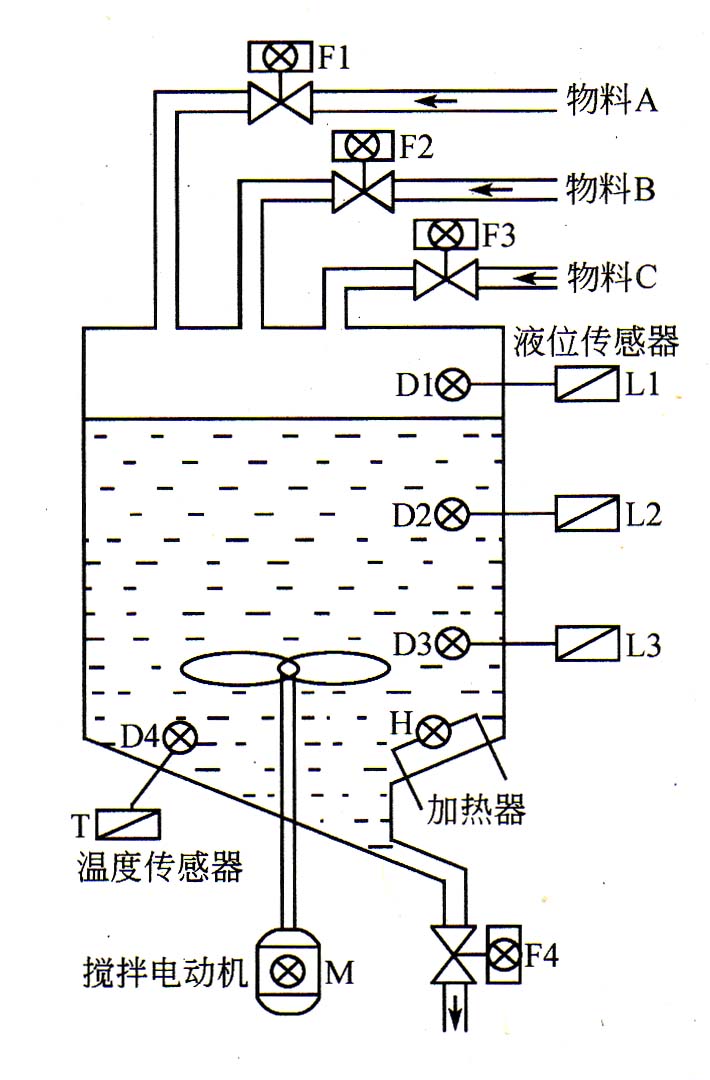

                 9-1 物料自动混合装置

二）程序设计

   用步进指令编程

                   9-2 物料自动混合控制的状态转移图

将以上程序写入PLC，并运行调试，体会编程的方法。
