仪表放大器及应用

此电路的工作原理可以这样来理解，将ＭＡＸ４１９８看作一个三输入求和放大器（如图７所示），其电压传输函数为Ｖｏｕｔ＝Ｖｂ－Ｖａ＋Ｖｓｈｉｆｔ，此式表明，输出由差分信号与ＲＥＦ输入电压的代数和所决定，ＶＲＥＦ可为任意值，它不会使ＭＡＸ４１９８的放大器输出饱和，ＭＡＸ４１９４也适合作一个精密放大器，它可以很方便地配置成如下固定增益：－１、２或 ±１ 。

４．３ 应力测量

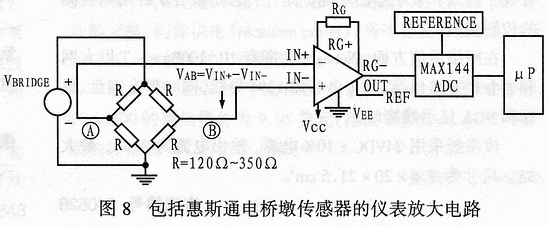

三运放拓扑的真正优势是其能够进行真正的差分测量（很高的ＣＭＲ），同时又有非常高的输入阻抗，这些特点使其得到了广泛应用，特别是在信号源阻抗非常高的场合。为使信号源对地的漏电流达到最小，本例采用了一些防护技术，信号源电缆采用屏蔽电缆，并将其屏蔽隔离层接到（Ｖｃｍ＋ΔＶ／２）。图８给出了一个包括惠斯通电桥传感器的放大电路，对该电路的电桥阻抗可适当减小，并不会降低仪表放大器的ＣＭＲ值。
