MCGS触摸屏与S7-1200的以太网通讯设置操作

一、查看西门子1200PLC的iP地址，并做简单的设置

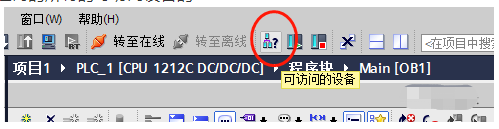

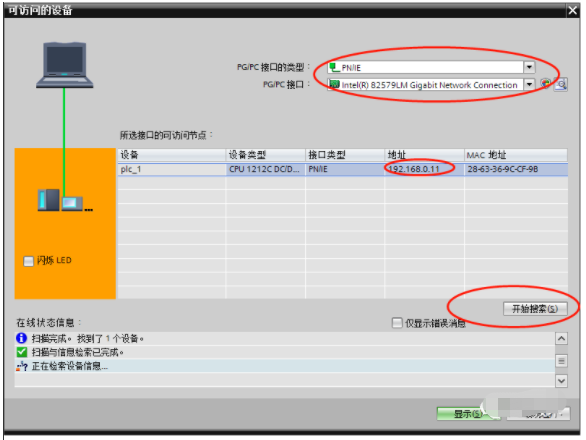

首先单击“可访问设备”打开界面后，选选择 PG/PC 接 口的类型，在 PG/PC 接口中选择自己与 PLC 相连的网卡，点击“开始搜索”， 过一会就出出现包括 PLC 在内的所有的可访问设备的 IP

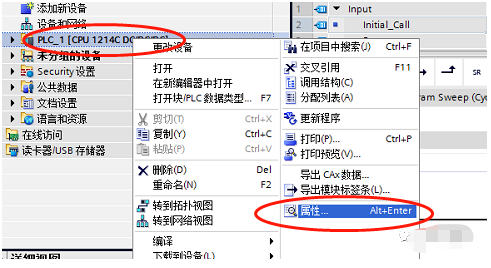

或在项目树中选中当前PLC鼠标右键

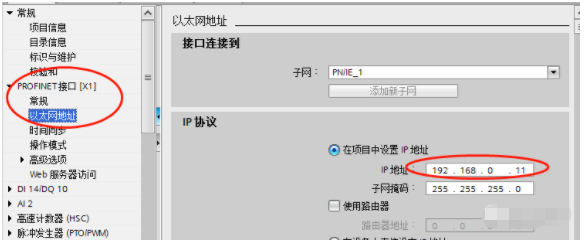

在PROFINET接口选择以太网地址查看或修改IP地址

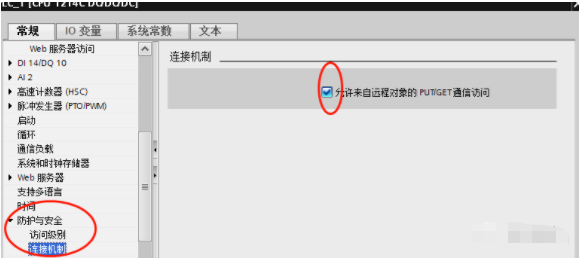

接着在防护与安全选中连接机制勾选允许........

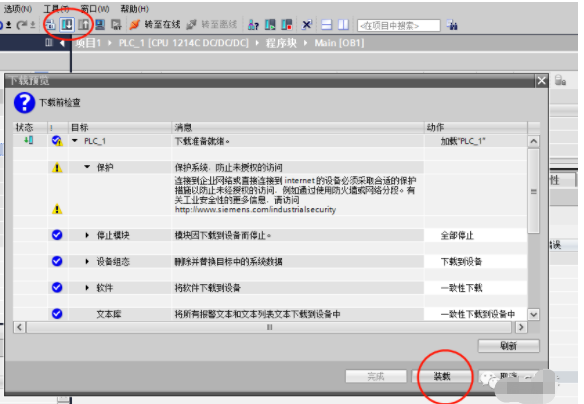

完成以上几步简单操作后，选择编译并下载至CPU

二、MCGS触摸屏的操作

设置 MCGS 的 IP 地址

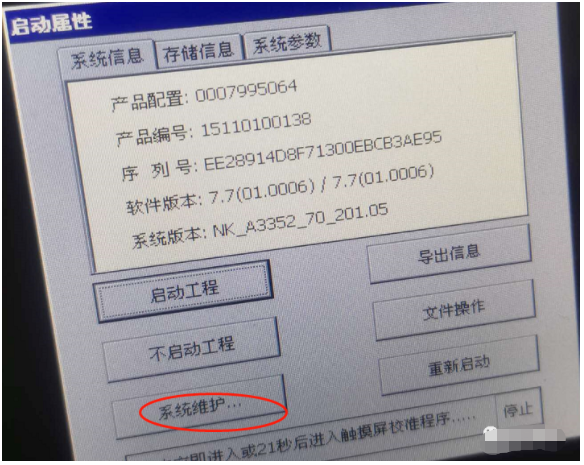

为了能与 PLC 通信，应将 MCGS 的 IP 设为同一网段。首先需要在触摸屏（型号为TPC7062ti）开机显示进度条时点击屏幕，出现启动选项时进度系统维护

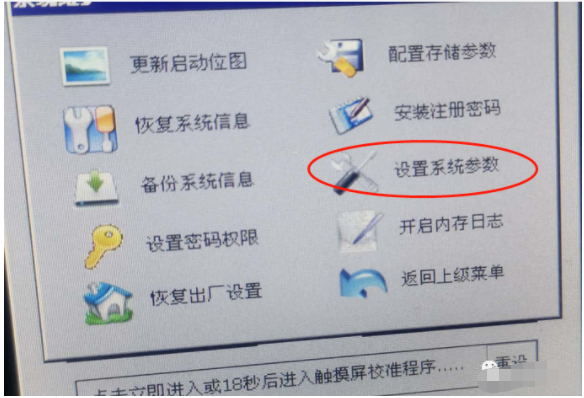

选择设置系统参数

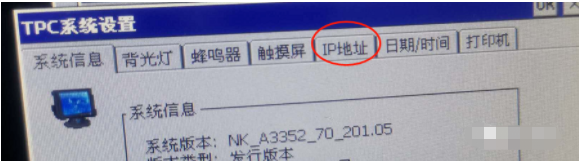

选择IP地址

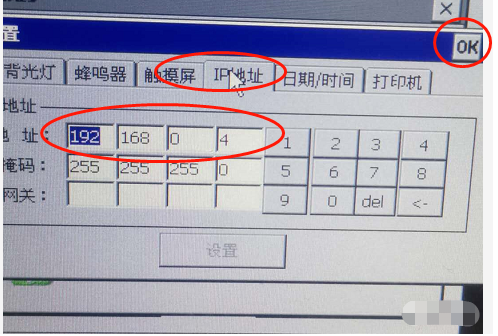

设置和PLC相同网段的地址后点击OK

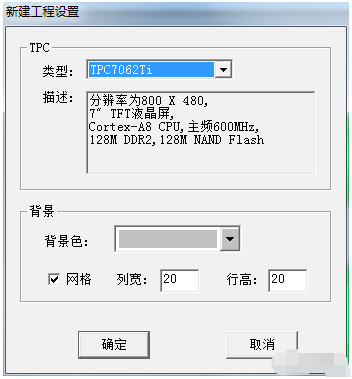

然后打开MCGS组态软件新建项目

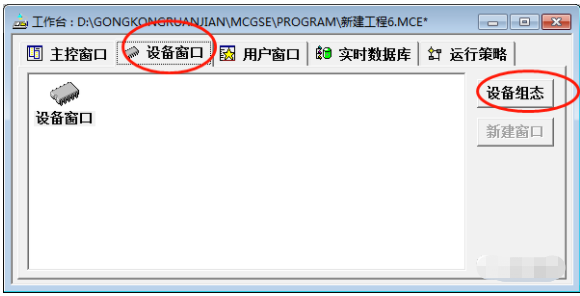

选择设备窗口，并进行设备组态

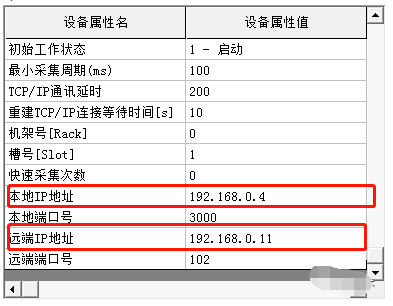

本地IP选择触摸屏的地址；远端IP选择PLC的地址

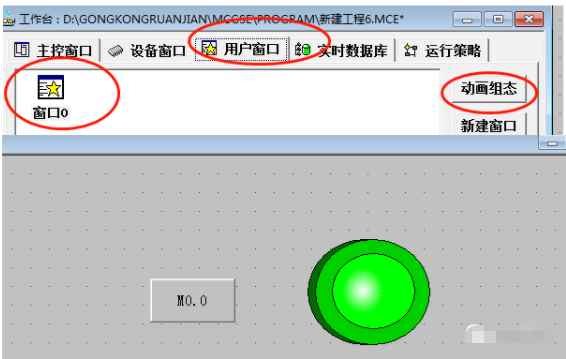

在用户窗口新建简单的画面关联PLC的变量后下载

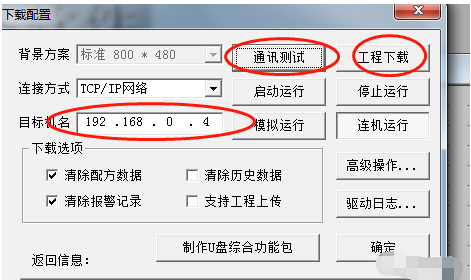

完成后输入正确的触摸屏IP地址后，选择下载

此时就完成了PLC和触摸屏的以太网通讯了
