电路分析：工业触摸屏上电就短路元凶-TVS管

在维修一台工控触摸屏，客户说上电屏幕不亮，接手上电测试，果然屏幕不亮，一看直流电源电流已经3a多，一定是内部短路了，打开外壳，测试保险没有断路，元件应该是还没有完全短路，要不短路瞬间保险就烧了。现在可能是上电时间短，保险还健在，于是测量保险下一级，发现一颗二极管，测量其管压降，已经为0真正凶手找到了，通过查询资料发现它是一个TVS管，中文名瞬态抑制二极管，正常情况下不接也可以正常工作，马上上电开机，听到滴的一声，屏幕亮了，内部程序还在，松了一口气，抓紧采购同样一只二极管，更换后顺利交付使用。如果不加也可以工作，但是如果在传入干扰可就不是坏这一个元件，可能是一片元件，最可怕的是触摸屏的程序会没，这是最致命的，所以还是不能省下这个元件。

既然这样，不说说它的原理就说不过去了吧，也正好学习一下，查询了一些资料总结大致特点。

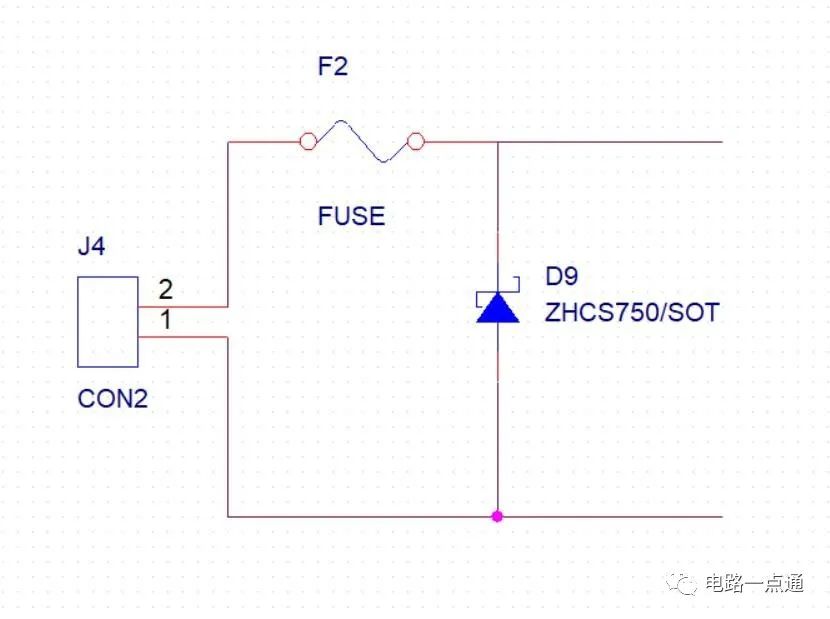

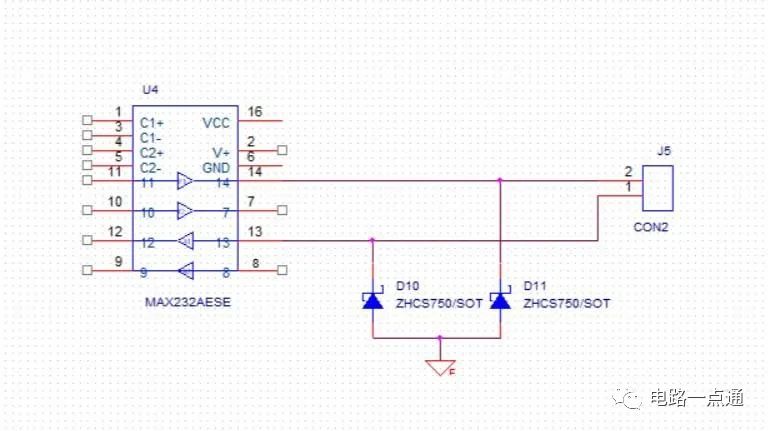

TVS瞬态抑制二极管是吸收瞬间浪涌电压的，它和稳压二极管类似，也是通过雪崩状态，它的响应速度快，瞬间把浪涌电压吸收在稳定电压值，在毫秒内可承受上百安培电流，是一个理想的保护元件，可以保护后级电路不受干扰，不被损坏，如果TVS管不能承受巨大能量会击穿短路，保险断开，从而保护电路。一般并联在电源输入两端，吸收保护电源浪涌干扰，一用在各种接口电路，485通信接口，232通信接口，USB接口等等，防止人体静电串入电路，可以有效吸收通信接口外部干扰电压，提高系统稳定性，TVS的结电容特别低，对通信速率几乎没有影响。

遇见过485通信接口没有TVS保护，几十个温控模块通信芯片同时损坏。这就是在通信线上串入干扰电压，没有地方释放能量，通过通信芯片对地放电。

TVS的吸收电压高，瞬间可吸收几千伏至十几千伏，可以满足各种工作环境。

TVS在设计电路时额定电压的选取，在电源上的一般选取电源电压的1.5倍，在通信接口一般选取通信芯片电压的2倍。
