小型触控遥控器的原理拆解分析

热卖的迷你触控遥控器

随着最近几年短视频的火热，各种遥控拍摄，刷短视频的蓝牙设备也是大卖。当然价格也是血拼，网上几块钱就可以买一个。而最近有个产品有点儿不同寻常，卖出了十几倍的价格，还卖得挺火。咱们忍不住好奇买来一个研究一下。

这个遥控器挺小巧，重量也很轻，最重要的是它中间这一块儿平板，支持触摸功能。它和电脑或手机等设备，通过蓝牙连接后，手指通过触摸板，可以控制光标在设备屏幕上的移动，还支持滑动，点击等动作，完全可以代替鼠标操作。和手机连接还有按键拍照，镜头翻转，调焦距等功能，感觉还是挺方便的。

这个产品的设计曾获得德国红点奖，在Kickstarter上众筹获得了30多万美元的支持。下面我们就拆开欣赏一下它的设计。

遥控器拆解

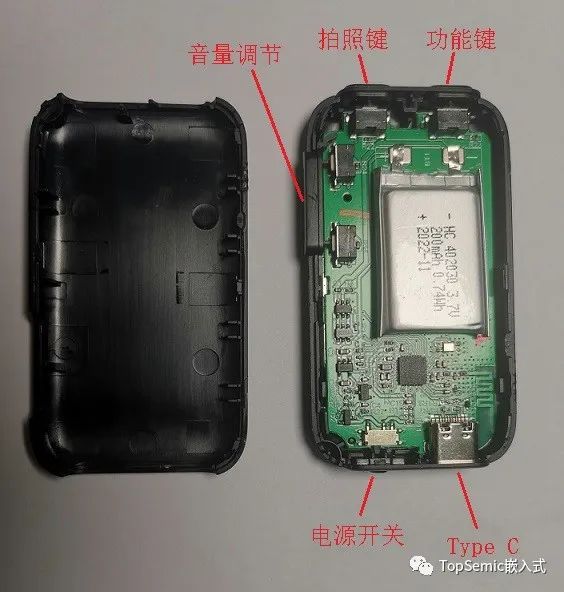

在结构上，这个遥控器没有用一颗螺丝钉，全是靠外壳上的卡扣互锁固定。锂电池用双面胶粘在电路板上，四周我们看到除了Type C充电口，还有一个电源开关，和四个按键，虽然理论上可以通过触摸板完成所有的操作，但是对于某些操作，机械按键可以提供更好的用户体验。

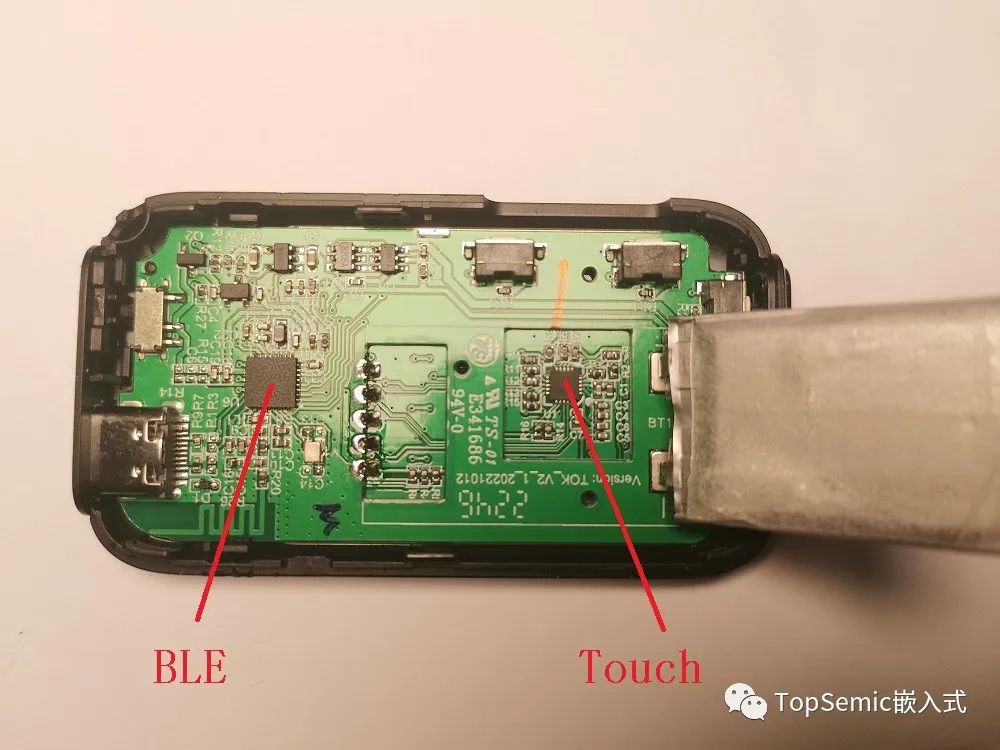

把电池掀开后，可以看到有两层电路板，上层的负责锂电池充放电管理，和BLE通讯，底层的电路板主要负责触摸板的控制。

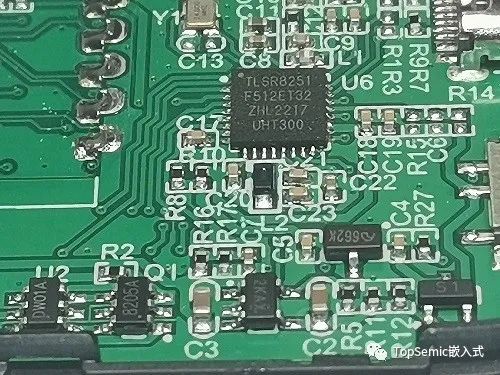

BLE芯片用的是颗国产的蓝牙，泰凌微的TLSR8251。这颗芯片除了BLE5.0之外，还支持IEEE802.15.4/2.4G无线，集成了LDO和DCDC，供电从1.8V-3.6V，在Deep Sleep模式下，仅消耗0.9uA电流，对于电池供电这还是挺重要的。这颗芯片还支持OTA升级，对于产品的升级迭代非常重要。图中左下角的一颗6引脚芯片，DW01A是锂电池充电管理芯片。

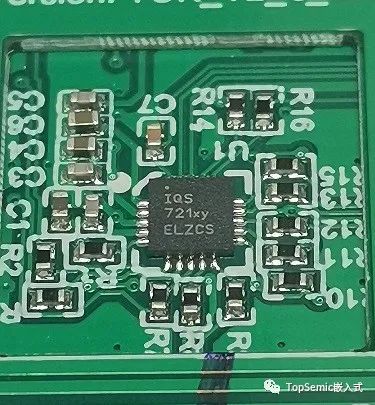

上图是触控电路用的主芯片，IQS721X，Azoteq的，对这家公司大家可能不太熟悉。这是南非的一家主攻触控和LED显示的公司。也是，一说起南非，大家马上想到的应该是钻石，黄金，土里面刨刨就来钱的主，怎么也搞起高科技来了，哈哈。

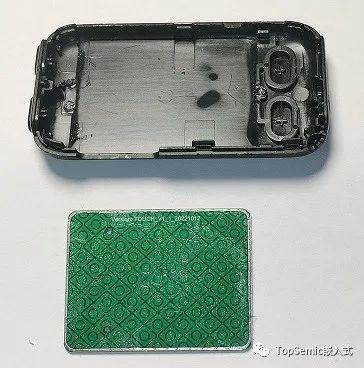

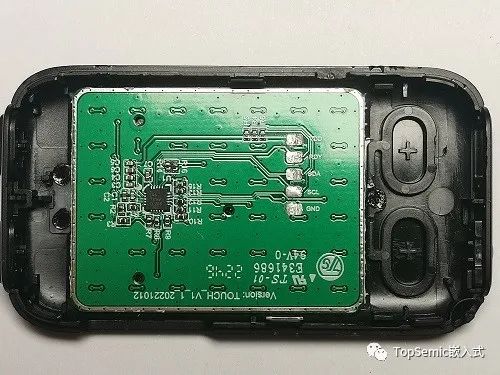

触控板也是用胶粘在壳体上，通过5根线连接至主板：VDD，GND，SCL，SDA，RDY。从手册看，IQS721X这颗芯片在低功耗状态下，功耗为4uA左右。它集成了一些算法，可以识别单击，双击，滑动，按住滑动等动作，然后通过IIC上报识别结果，可以说是大大降低了开发难度。

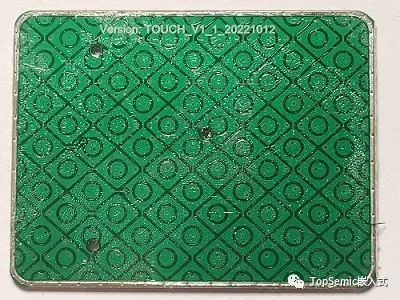

触摸板的另一面，可以看到它的触摸按键矩阵也很有特点，每个菱形按键中间，还有一个圆形的焊盘接到GND，估计可以增强传感器的灵敏度。

总体来说，这个遥控器在电路方面，设计难度不大，主要还是触控功能的加入，小巧的外形设计，敏锐地抓住了很多用户的需求，值得学习。
