汽车触摸屏压力传感器反馈应用方案

汽车触摸屏反馈应用方案

1、应用场景

随着汽车娱乐的发展变得越来越复杂，在不直接看屏幕的情况下，控制他们的手变得更加困难，缺乏触觉反馈导致用户的大脑想要看屏幕来确认输入选择。通过安装测力传感器来测量接触力，机载计算机可以通过反馈不同大小的振动来确认输入的正确与否，确保驾驶员能正确输入。

2、使用的产品

4个LSB200在线拉压力S梁测力传感器，每个传感器搭配一个IDA数字和模拟放大器。

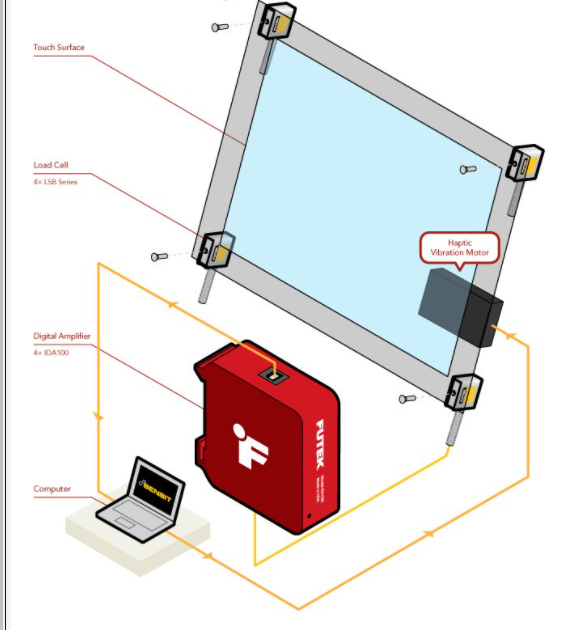

一个 LSB200 S 型测力传感器被放置在每个触摸屏边框安装点的后面。一个螺栓穿过每个负载单元，将屏幕和负载单元固定在适当的位置。

当用户轻击屏幕时，力传感器测量轻击力。

这个力通过 IDA100 被放大，IDA100 使用12V 电源供电。

放大后的信号被发送到娱乐系统计算机，计算机根据接触力按比例驱动振动电机。

1、LSB200 S型应变式力传感器

量程：10g, 20g, 50g, 100g, 250g, 4.5, 8.9, 22, 44, 111, 222, 444  N，额定输出：0.5, 2 mV/V，非线性度：±0.1& %R.O.，迟滞性：±0.1 %R.O.，安全过载：200, 1000 %R.O.，工作温度：-50~93 ℃，激励(DC/AC)：10  V

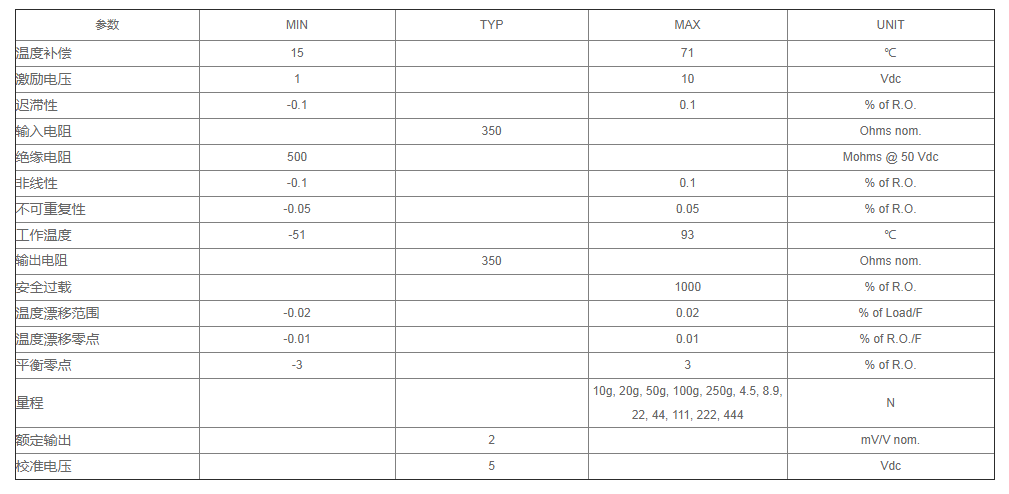

技术参数

2、IDA100 可配置数字放大器

IDA高速和高分辨率，可编程模拟量放大，大于1KHz的噪音抑制，可达到4800SPSUSB输出，0-10V的模拟量输出，由USB提供电源，红色粉末图层铝外壳。

•  USB2.0通信线路

•  USB总线供电（5V）

•  输出/输入 短路保护

•  低噪音模拟输出值12mVp-p

•  用户可选择的采样率5-4800 SPS

•  激励电压可选择5 VDC or 10 VDC
