JAE推出DX07系列垂直插座连接器

日本航空电子工业(JAE)在其符合USB Type-C标准的基础上，在原有“DX07系列”产品中新增了垂直插座连接器，并且正式对外销售。该连接器设有导引结构，可更轻松实现与插头连接器嵌合，从而提高了连接可靠性和操作效率。

01概要

作为一种标准接口，USB Type-C 连接器作为外部接口被广泛应用于个人电脑、智能手机、移动设备、视听设备和游戏机等各种设备。近年来，用于多功能打印机(MFP)和 POS 终端等设备内部单元之间的连接也在不断增加。在此背景下，我们本次新增了可用于设备内部连接的垂直插座连接器，显著提高内部接线的工作效率。

此次销售的“DX07系列”是带有导引结构的垂直插座连接器，其嵌合面有助于更加便捷插入，从而显著减低设备内部的布线工时，这有助于提高工作效率和便利性。另外，该产品还支持基于USB3.2的高速传输和USB PD EPR(最大240W(5A/48V))，并采用了在以往产品中得到广泛认可的且耐久性优异的锁定结构，非常适合用于设备内部连接和外部接口。

本公司自初始阶段就深度参与USB Type-C连接器标准的探讨和确立，为规格标准化做出了贡献。目前“DX07系列”涵盖并销售多种类型的插座连接器、插头连接器、线束等产品。我们还将进一步扩充“DX07系列”的产品阵容，以满足广大客户的多样需求。

*“USB Type-C”为美国USB-IF协会的商标

垂直型变型产品

02特点

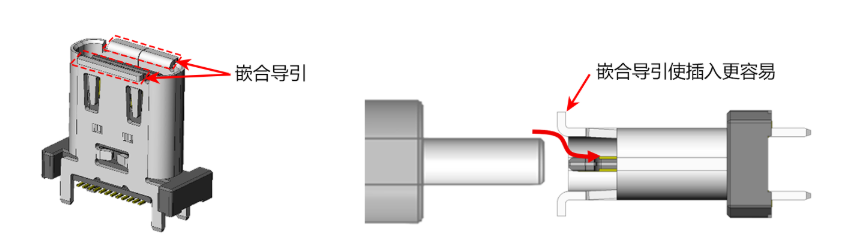

嵌合导向结构更容易插入组装

符合符合通用串行总线 Type-C 电缆和连接器规范 2.4 修订版(Universal Serial Bus Type-C Cable and Connector Specification Revision 2.4)

支持USB PD EPR(最高240W(5A/48V))

支持10Gbps×2(20Gbps)高速传输(符合USB 3.2标准)

允许正反面任意盲插

具有优异耐久性的锁定结构

03通用设备及市场

显示器、MFP(多功能打印机)、移动电源(USB充电坞)、壁式插座(内置充电用USB插座)等

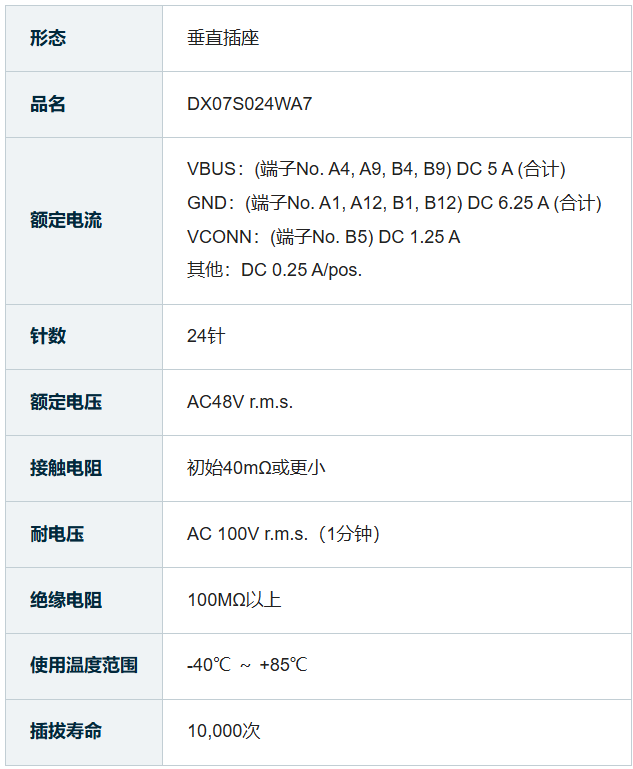

04一般规格
