Samtec小课堂 | 两分钟了解JTAG连接器

摘要/前言

在回答 “什么是JTAG 连接器？”这个问题之前，让我先向大家简要介绍一下 JTAG。

什么是JTAG？

联合测试工作组（Joint Test Action Group，简称 JTAG）是IEEE标准1149.1的通用名称。该标准定义了一种测试板级互连的特殊方法，也称为边界扫描。简而言之，创建 JTAG 是为了测试常见问题，但最近它已成为一种配置设备的方法。JTAG 硬件解释来自五个不同信号的信息：TDI（测试数据输入）、TDO（测试数据输出）、TMS（测试模式选择）、TCK（测试时钟）和 TRST（测试报告-可选）。

边界扫描技术的主要优势是能够观察器件输入端的数据，并控制输出端的数据，而不受应用逻辑的影响。简单的测试就能发现制造缺陷，如未连接的引脚、丢失的器件、电路板上不正确或旋转的器件，甚至故障或死机的器件。

联合测试工作组成立于 1985 年，旨在开发一种验证设计和测试制造后印刷电路板的方法。1990 年，电气与电子工程师协会将这项工作的成果编入题为 “标准测试访问端口和边界扫描架构 ”的 IEEE 标准 1149.1-1990。许多半导体芯片制造商对 JTAG 标准进行了扩展，推出了专门的变体，以提供针对特定供应商的功能。

什么是JTAG连接器？

JTAG 连接器是一个针座（即公端连接器），中心线通常为 0.100 英寸（2.54 毫米）或 0.050 英寸（1.27 毫米）。常见尺寸有 10 针（2 x 5）、14 针（2 x 7）和 20 针（2 x 10）。JTAG 连接器可以是通孔式或 SMT式，也可以是护罩式或无护罩式。

如果这听起来像是一个相当松散的标准，那你就错了。

实际上，JTAG 并没有单一的连接器标准。在最简单的层面上，“JTAG 连接器 ”只需要 4 或 5 个引脚即可操作 JTAG TAP。但是，设计人员通常会将接地和信号结合在一起，这就需要增加引脚数量。

Samtec能提供JTAG连接器吗？

答案是 Yes！

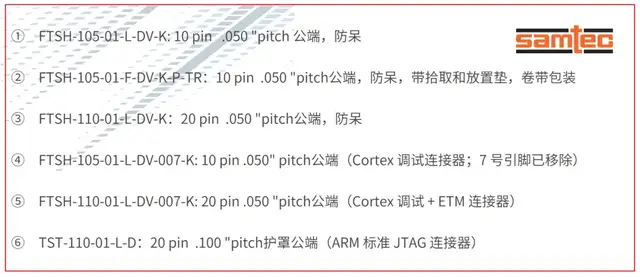

我们当然提供！Samtec 提供多种 JTAG 连接器选择。以下是我们最受欢迎的一些产品：

建议的电缆配套包括：

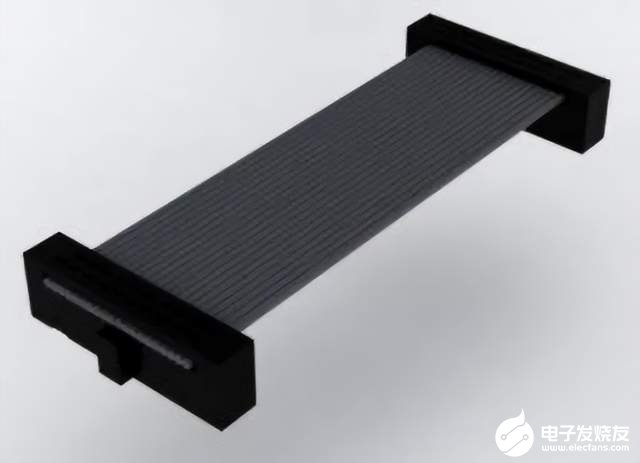

FFSD-05-D-06.00-01-N - 6" IDC 扁平电缆组件

FFSD-05-D-12.00-01-N - 12" IDC 扁平电缆组件

符合JTAG 的其他 Samtec 产品：

EJH：.100″护罩式 IDC 弹出式针座

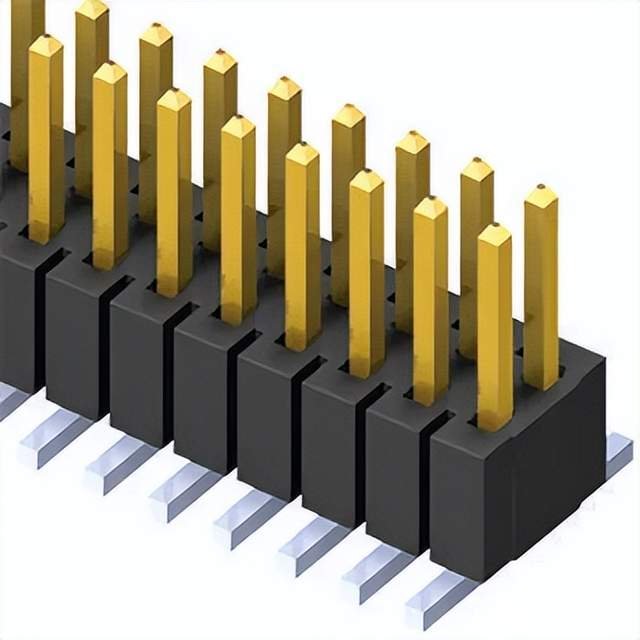

FTSH：.050″公端

HHSC：.100″ JTAG扁平同轴电缆组件

TST：.100″ 带护罩公端，与HHSC 电缆配合使用

TSW：.100″公端

同时，汽车供应链的客户，都对Samtec FTSH系列颇为认可，并大批量使用。

Samtec连接器满足您一切互联需求

不仅限于JTAG！

Samtec一直不断自我提醒：开发下一代互连解决方案需要不断的工程和制造创新。虽然连接器并不处于电子食物链的顶端，但它们在任何电子系统的成功运作中的作用是至关重要的。我们在技术创新上从不敢有丝毫懈怠，通过多年技术创新和积累，提供覆盖六大板块的解决方案，着眼于从互连到整个系统的完整信号路径。

来联系我们吧！让Samtec伴您开启创新互连之旅。
