图文详解：导线与借线柱的连接步骤

导线与接线柱的连接

1. 导线与针孔式接线柱的连接

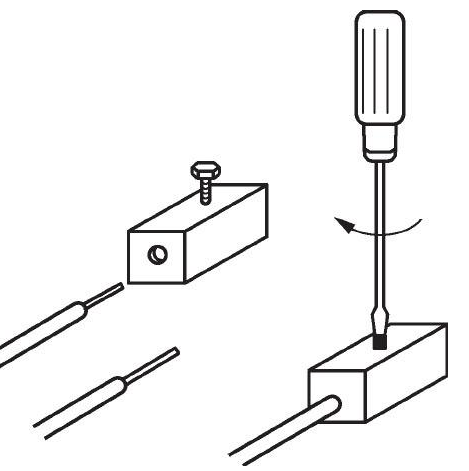

导线与针孔式接线柱的连接方法如图所示，具体操作过程：旋松接线柱上的螺钉，再将芯线插入针孔式接线柱内，然后旋紧螺钉，如果芯线较细，可把它折成两股再插入接线柱。

2. 导线与螺钉平压式接线柱的连接

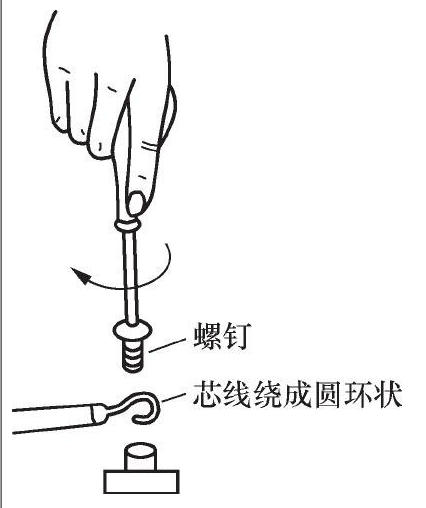

导线与螺钉平压式接线柱的连接如图所示，具体操作过程：将导线的芯线弯成圆环状，保证芯线处于平分圆环位置，然后将圆环套在螺钉上，再往螺母上旋紧螺钉，芯线就被紧压在螺钉和螺母之间了。

2.5.4 导线绝缘层的恢复

导线芯线连接好后，为了安全起见，需要在芯线上缠绕绝缘材料，即恢复导线的绝缘层。 缠绕的绝缘材料主要有黄蜡带、黑胶带和涤纶薄膜胶带。

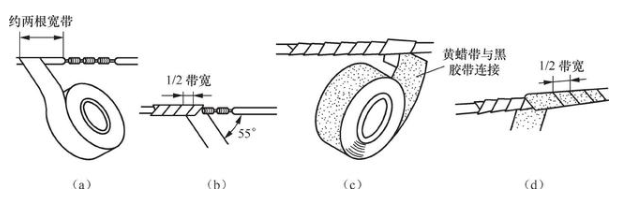

在导线上缠绕绝缘带的方法如图所示，具体过程如下。

1. 从导线的左端绝缘层约两倍胶带宽处开始缠绕黄蜡胶带，如图（a）所示，缠绕时，胶带保持与导线成55°的角度，并且缠绕时胶带要压住上圈胶带的1/2带宽，如图（b）所示，缠绕到导线右端绝缘层约两倍胶带宽处停止。

2. 在导线右端将黑胶带与黄蜡带粘贴连接好，如图（c）所示，然后从右往左斜向缠绕黑胶带，缠绕方法与黄蜡带相同，如图（d）所示，缠绕至导线左端黄蜡带的起始端结束。
