HDMI连接器的规格和类型

HDMI连接器是通信或娱乐设备中重要的I/O硬件组件，也是目前最常见到的音视频连接器之一。HDMI（High Definition Multimedia Interface）是高清多媒体接口的简称。

虽然在以苹果公司为主要力量的推广之下，全功能USB Type C连接器或雷电接口的普及率已经在提升，但考虑到成本及接口连接稳定性等因素，HDMI的地位目前仍然不可撼动。

HDMI在2002年出现时旨在改善当时的传输高清电视信号的标准的整体便利性和功能性。在HDMI出现之前，人们只能使用分量视频、DVI或SCART。最初为计算机显示器设计的DVI是一种仅支持视频的连接器。分量视频虽然在连接后传输高清信号有效，但如果用户希望同时传输音频和视频，则需要使用多根线缆。而HDMI只需要使用一根线缆即可同时传输音频和视频——并且是未压缩的信号。

在接下来的3至5年里，HDMI组件销量呈指数级增长。如同开发者最初设想的那样，一根结实的HDMI电缆能够可靠、整洁地在有线设备之间传输超高质量的音视频信号。

01HDMI连接器规格

自2002年推出第一批HDMI产品以来，HDMI标准已经进行了几次修订和官方迭代。每一次修订都提供了其自己更新的HDMI连接器规格。

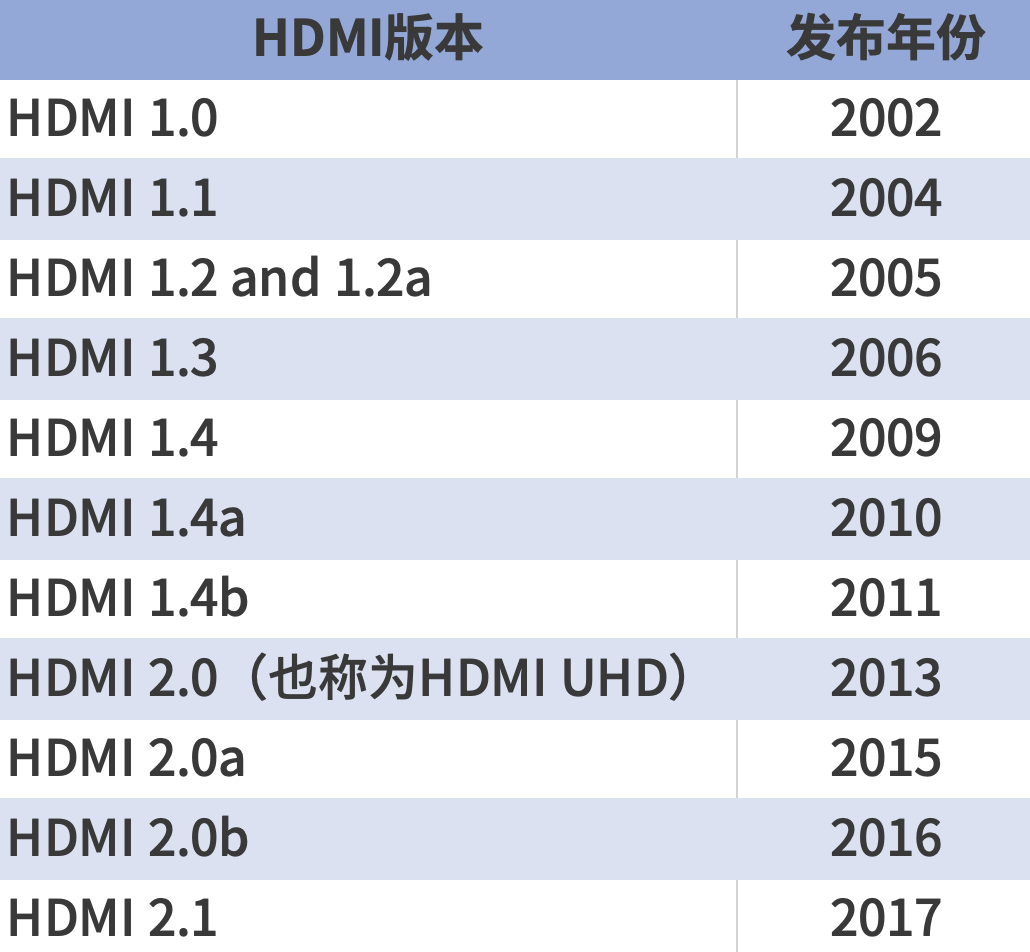

到目前为止，关键的 HDMI 修订版包括：

每个修订版在整体功能和性能方面都有连续的扩展。

例如，HDMI 1.2（2005年）扩大了HDMI支持的分辨率和刷新率范围，成功地使该格式在计算机所有者中流行起来。HDMI 1.4（2009-2011年）增加了对4K信号的支持，并在设备之间共享以太网连接，而HDMI 2.0（2013-2016年）大幅提高了视频带宽和音频采样频率，实现了同时传输HDR内容和动态音视频同步。

02HDMI连接器类型

市面上有许多不同类型的HDMI连接器可供选购。尽管它们的功能类似，但并不总是可以在不同设备或应用程序之间互换。换句话说，在购买之前，您需要知道使用的连接器类型。

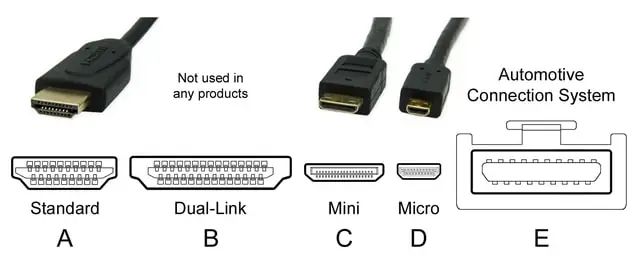

目前有五种标准HDMI连接器类型，分别为：

A型（标准型）

B型（双链路，目前未在主流消费产品中使用）

C型（迷你型）

D型（微型）

E型（汽车连接系统，主要用于车辆中）

对于绝大多数应用场景，只需要使用A、C和D类型的HDMI连接器（标准型、迷你型和微型）。

HDMI A类连接器

A类HDMI连接器是大多数用户立即能够认出的原型标准HDMI版本，也是五种HDMI连接器中最广泛使用和最常见的。它们是最为熟悉的HDMI连接器类型，在几乎每个现代电视、显示器、游戏机和电脑上都能找到。

HDMI C类迷你连接器

C类迷你HDMI连接器是A类的缩小版本，常见于各种便携设备中。比如数码单反相机、摄像机、大型平板电脑和卫星导航系统。与更小的微型HDMI连接器一样，迷你HDMI连接器在更紧凑的尺寸中具有与标准A类版本相同的全部功能。与微型版本一样，HDMI迷你电缆通常是一端带有迷你C类插头，另一端带有标准A类插头。然而，如果需要，也可以购买两端都是迷你或者微型连接器的产品。

HDMI D类微型连接器

D类HDMI连接器是微型版本。这些连接器比标准和迷你HDMI连接器更小。但是，它们保留了相同的19引脚配置。

如今的HDMI连接器为在各种现代娱乐和通讯设备之间传输高质量、高带宽音视频信号提供了丰富的选择。HDMI在未来会不会消失还不好说，但行业专家的努力一定会让我们更便捷地实现各种连接需求。
