JAE JB12系列紧凑型防水以太网连接器产品概要

近年来，伴随着越来越多制造企业迈入“智造”行列。为了实现工厂自动化，工厂大量引入了机器人和自动化设备，这对于工厂内部的高度网络化提出更高的要求。与此同时，产业设备也面临加速小型化的趋势，为了提高作业精度，通常会安装工业视觉相机等设备，这样会导致结构变得更加复杂。与此同时，设备内部的配线空间却极其有限。

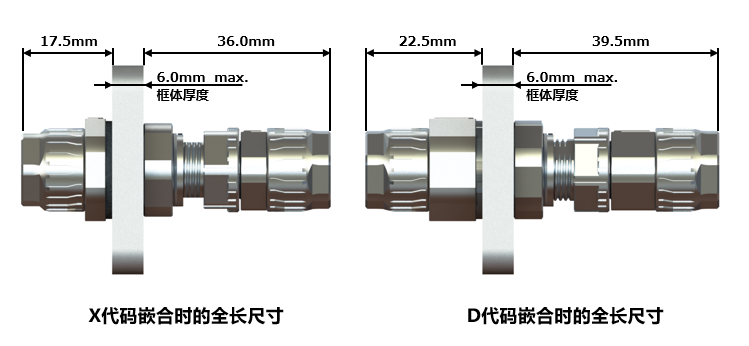

最新上市的 JB12 系列是符合 IEC 标准的（M12 型 X-code 和 D-code）紧凑型防水以太网连接器，可满足工业设备的设计需求，并已开始对外销售。另外其螺纹型构造，是目前业界内各种直插式连接器中长度最短的，因此完全可以解决在工业设备中面临的空间狭小问题。

01产品概要

为了满足工业设备对于防水和空间限制的要求，本公司开发并推出了适用于 IEC 标准 (*1) 以太网 (*2) 的小型防水连接器 JB12 系列（M12 X-代码、D-代码 (*3)）。本产品作为中继型连接器，是目前业界最小尺寸的螺纹嵌合型的连接器，即使在有限空间内也可实现轻松操作。

接线方式为压接，适用于传统的通用压接工具M22520/2-01。此外它还与多种电缆尺寸兼容，可实现通过粗线（AWG22～24）提升配线作业性，并且通过细线（AWG26～30）可实现内部狭小空间内的机内配线作业（X代码）。

02产品特征

小型防水型防松螺母式中继连接器

高可靠性的屏蔽连接，能够灵活连接各种粗细的屏蔽线

压接线范围更广（X代码）AWG＃22～＃30

03适用设备

机器人、工业自动化设备、机床、半导体制造设备等产业设备以及其他普通设备

04一般规格

05材料/表面处理

*1：国际电工委员会（International Electrotechnical Commission）的电气及电子相关国际标准。
*2：用于有线LAN的代表性通信网络标准。
*3：M为螺纹的公称直径，代码为触点排列的种类。
