雷迪埃高压连接器

前言

在医疗、航空航天以及测试与测量等对安全要求极高的应用中，高压连接器解决方案可确保更高的安全性和以及使用效率。

一、什么是高压连接器？

高压连接器（HV 连接器）通常用于高电压的交流、直流以及射频应用场景。这些连接器使得工作人员操作高压信号而不用承担安全风险成为可能。对于任何高于 1 kVAC 的连接器均可称之为高压连接器。在恶劣环境中使用时，高压连接器必须能够承受 -55 °C ~ 150 °C 的环境温度和海拔70,000 英尺的气压。大多数高压连接器在设计时都确保能够耐受极端条件。

二、高压连接器分类

在设计互连解决方案时，工程师可以使用的高压连接器主要有以下两种：

1.单插针高压连接器

这类连接器具有一对插针和插座，并且可以采用不同的锁紧系统。这类连接器通常提供多种端子插针和电缆附件选项。

2. 多插针高压连接器

这类连接器使用多个插针和插座，但所需的插针数量取决于具体应用。一般插针数量介于 2 到 30 之间。

三、雷迪埃高压连接器

雷迪埃高压连接器的额定电压范围是 5 KV ~ 20 KV，可插拔寿命至少 500 次。我们提供 BNC HT/MHV、SHV、THT20 和 HN 等系列高压连接器，可用于航空、航天、国防、工业、医学成像、电信以及测试与测量等诸多应用场景。

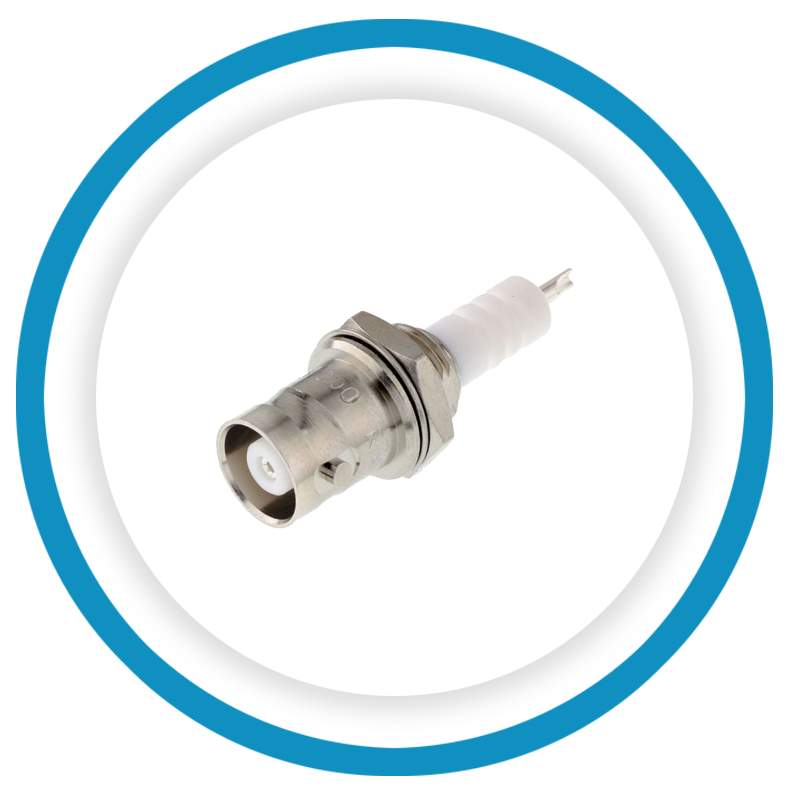

1. BNC HT/MHV 系列为微型卡口式高压连接器

该款连接器非常适合空间受限的应用，可在 DC~2 GHz、50 Ω 阻抗、-55 °C ~ +155 °C 的温度范围和 10 kV 下配对使用。

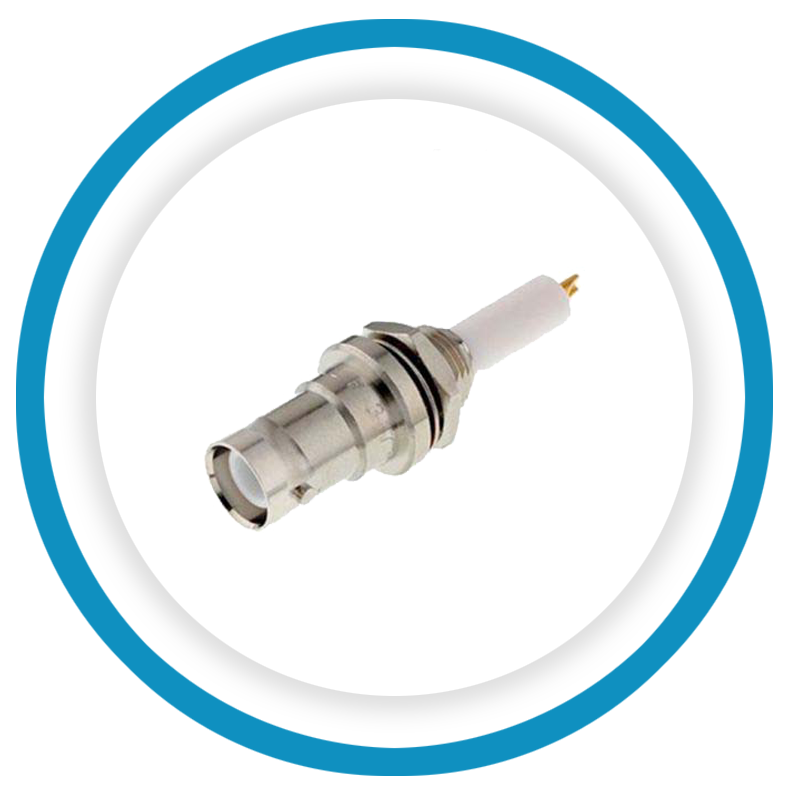

2. SHV 系列为安全增强版卡口式高压连接器

采用突出的绝缘体设计，可在 DC~2 GHz、50 Ω 阻抗、-65 °C ~ +165 °C 的温度范围和 12 kV 下配对使用。

3. THT20 系列为大尺寸螺口式高压连接器

可在 DC~1 GHz、50 Ω 阻抗、-55°C ~ +125°C 的温度范围和 20 kV 下配对使用。

4. HN 系列高压连接器专为核应用而设计

这类中功率高压螺口式连接器可承受较高的介电耐受电压（高于 5,000 Vrms）和绝缘电阻。

总结

如想了解更多高压连接器产品，欢迎访问“上海雷迪埃”官网，或联系雷迪埃销售或经销商。
