JAE MX80系列车载用防水小型中继连接器介绍

日本航空电子工业（JAE）在其车载用防水小型中继连接器“MX80系列”中，除了提供现有的2、3、4以及6针产品之外，本次新增了12针的产品并开始对外销售。另外8针产品也正在开发中，预计会在不久的未来上市销售。

01概要

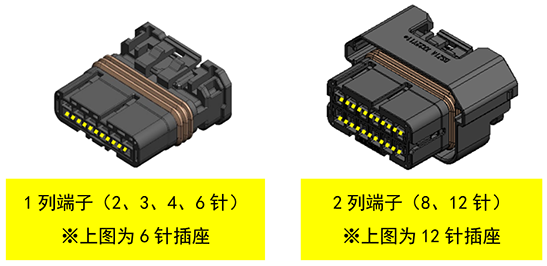

随着汽车ADAS、自动驾驶和电动化技术的发展，安装在车辆内部的ECU等电子设备呈增长趋势，由于内部空间限制，这要求连接器更加小型化。为了满足这一需求，我司开发并销售的2～6针类型车载用防水小型中继连接器“MX80系列”，目前深受汽车制造商、Tier 1以及摩托车、农业机械、建筑机械等有防水要求的户外移动设备相关制造商的广泛好评。在这样的背景下，为了满足市场多样化的需求，本次我们新推出了12针的产品，同时正在开发8针产品，继续努力扩充产品针数。其中针对8和12针产品，其端子排列为两列，这样缩小了宽度尺寸；同时为了确保防水性能，密封圈由外壳覆盖，这样可以保持连接器的密封性，并防止插接时漏水，避免灰尘等其他异物附着在密封圈上。

MX80系列符合IP67等级防水标准（也可选配IPX9K类型），符合北美地区主流要求的USCAR-2（*）标准所要求的耐环境性能。其中前端固定器可以检测到端子的半插入状态，从而防止出现装配错误；可以通过清晰的喀哒声确认嵌合状态，有助于提高客户的组装效率。此外，本系列产品在压接端子方面可与非防水连接器MX81系列通用，可适用于各种导线尺寸。搭配使用接触高可靠性相同尺寸的端子，可用于车辆的防水区域和非防水区域。与现有MX81系列一样，我们还将继续扩充MX80系列的种类，包括扩展针数、提供其他改良款产品等，以满足客户的多样化需求。

*USCAR：United States Council for Automotive Research（美国汽车研究理事会）

02特点

采用0.64 mm 垫片尺寸，符合 ISO/JASO/EWCAP/VDA 标准。

插座端子与非防水型MX81系列通用

插针和插座连接器上的预置前固定器可防止端子半插入。

测试标准：USCAR-2、LV214

端子间距为2.54㎜，可与标准插头端子连接

8和12针产品具有保护密封圈的防护罩结构

03适用市场

车载相关的各类ECU、传感器、照明以及其他有防水需求的用途（例如包括充电插口、车门把手、BMS中继等）

04一般规格

*其中6针仅为插座侧

05材料/表面处理

插头中继连接器

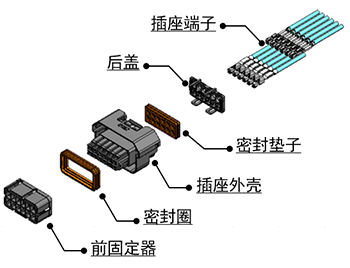

插座连接器

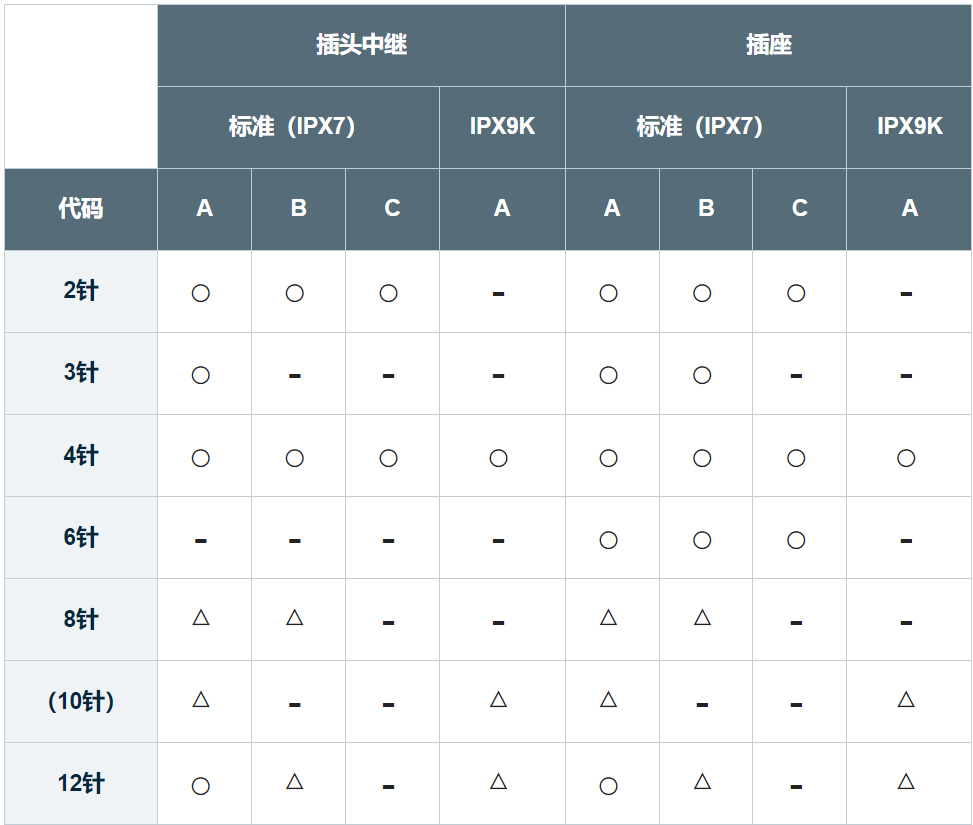

06计划开发品

*其中〇表示正在销售，△表示目前开发中，预计将在2025年后开始销售。 *10针产品是将12针产品空余2针孔位填补的规格产品，因此外形尺寸与12针产品相同。
